Láser de ancho de línea estrecho BTF de 1550 nm DFB 100 KHz

Tabla de contenido

1. Introducción de los 1550 nm Láser de ancho de línea estrecho DFB 100KHz BTF

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

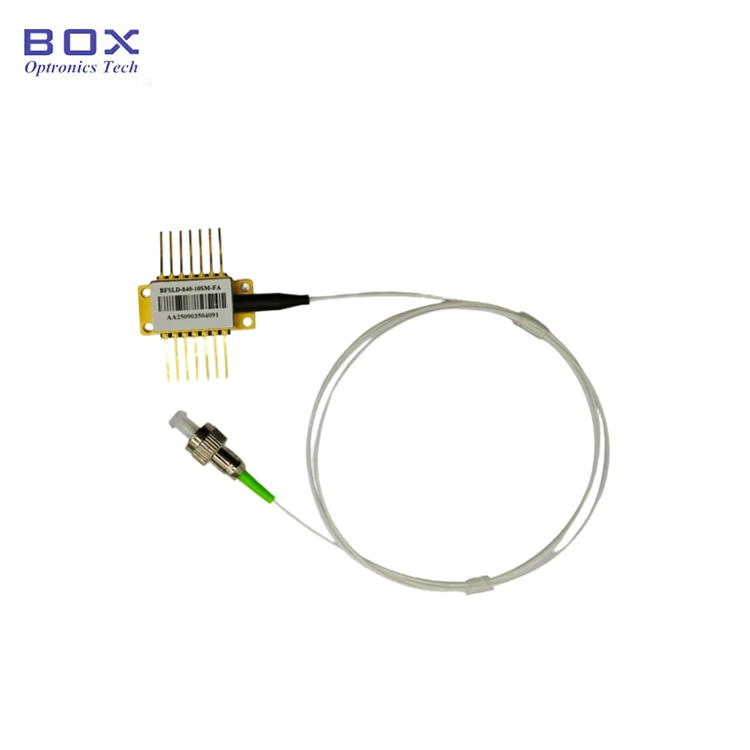

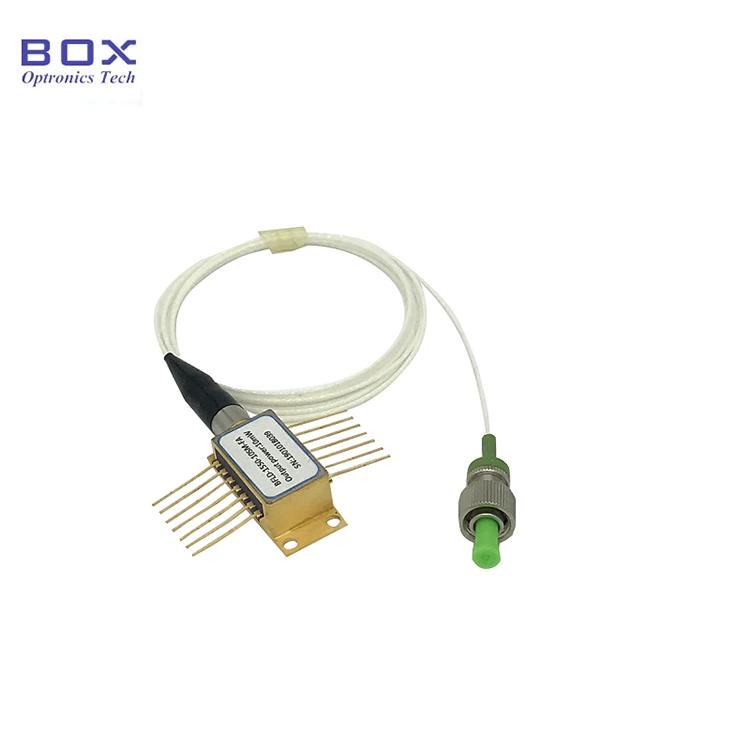

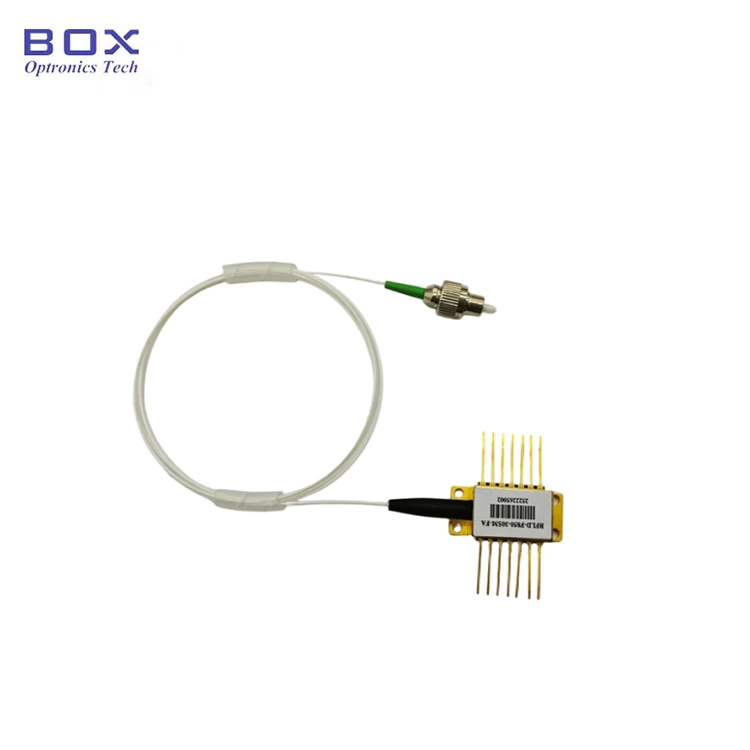

Introducción del producto

El láser de ancho de línea estrecho BTF de 1550 nm DFB 100 KHz es Diseñado para aplicaciones de alta precisión que exigen banda estrecha y ultraestable. fuentes de luz. Operando a una longitud de onda de 1550 nm, este láser presenta una frecuencia <100 KHz ancho de línea, potencia de salida >50 mW. Es ideal para WDM (División de longitud de onda Multiplexación), sensores de fibra óptica y equipos de prueba que requieren baja ancho de línea y alta pureza espectral. Cuando está en funcionamiento, este dispositivo emite una rayo láser de alta intensidad. No mire directamente al extremo de la fibra; haciendo podría causar lesiones en los ojos.

Producto Especificaciones

Características del producto

● Multicuántico Bueno (MQW);

● Alto potencia de salida >50 mW;

● 14 pines Paquete BTF con TEC, termistor y aislador óptico.

Aplicaciones de productos

● Lídar;

● Laboratorio estrecho fuentes de luz de ancho de línea y prueba óptica;

● Fibra óptica comunicaciones;

● Sensor de fibra óptica.

Producto Detalles

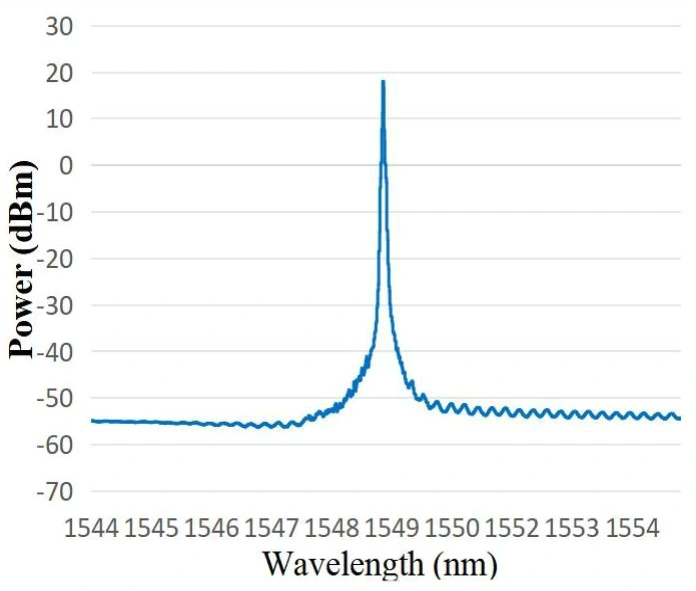

● Espectro típico: 1549,38 nm, la tolerancia WL puede ser 1550+/-2 nm.

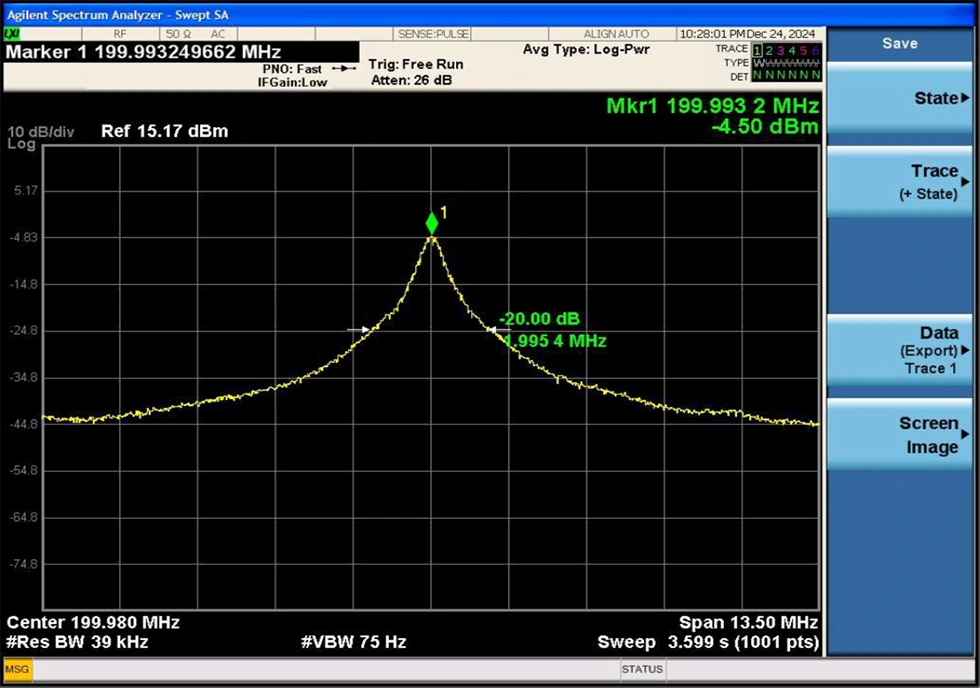

● Ancho de línea típico: ancho de línea espectral de 3 dB <100 KHz (igual a 20 dB ancho de línea / 20)

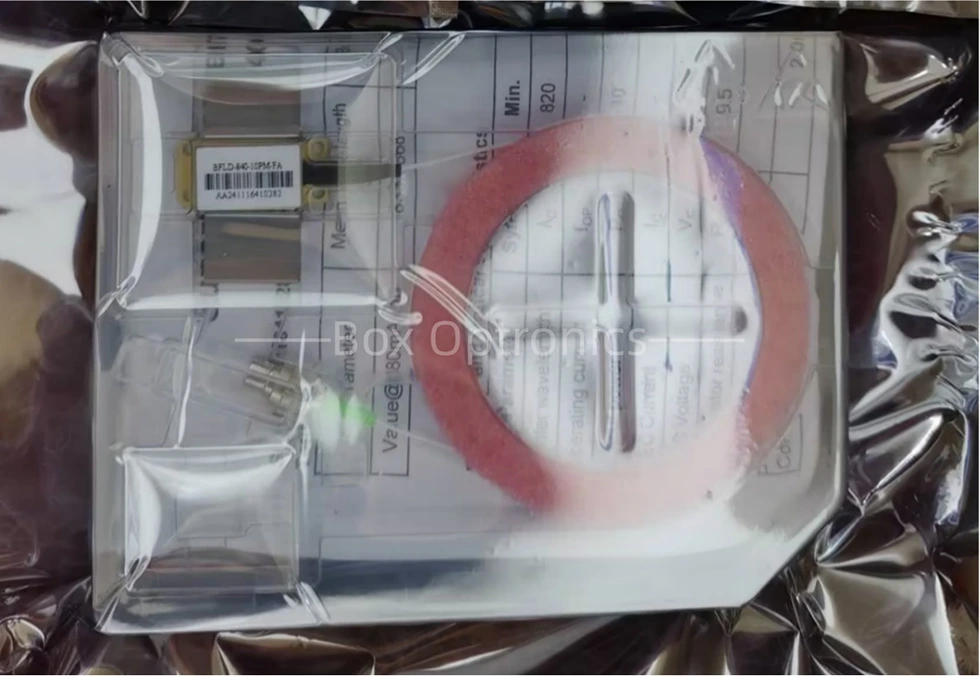

● Ejemplo de embalaje

*Dispositivo independiente; sin controlador incorporado (controlador externo opcional).

Información de pedido

por ejemplo: BNLD-1550-11HSM-FA2

(Información de pedido: Láser de ancho de línea estrecho BTF de 1550 nm DFB 100 KHz, 100 mW potencia de salida, con fibra SM, conector FC/APC, pin-out tipo 2).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en stock, se enviarán más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Verifique la estabilidad del circuito operativo del producto para evitar Daños causados por corrientes de pulso.

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
