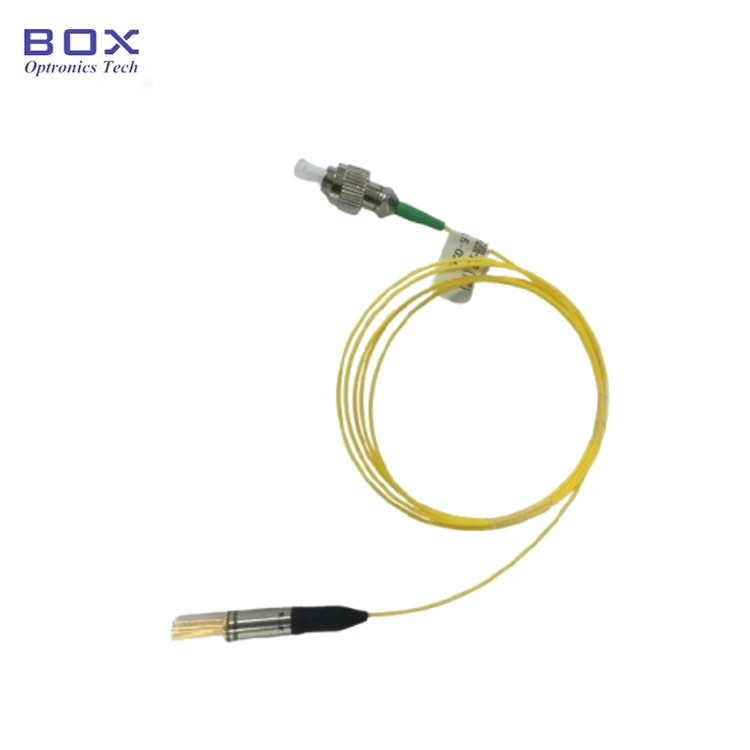

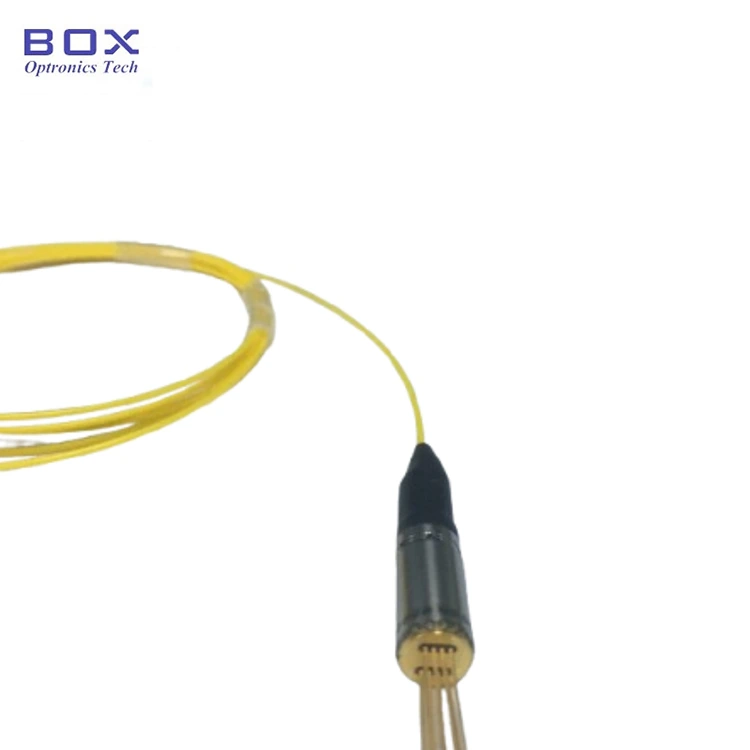

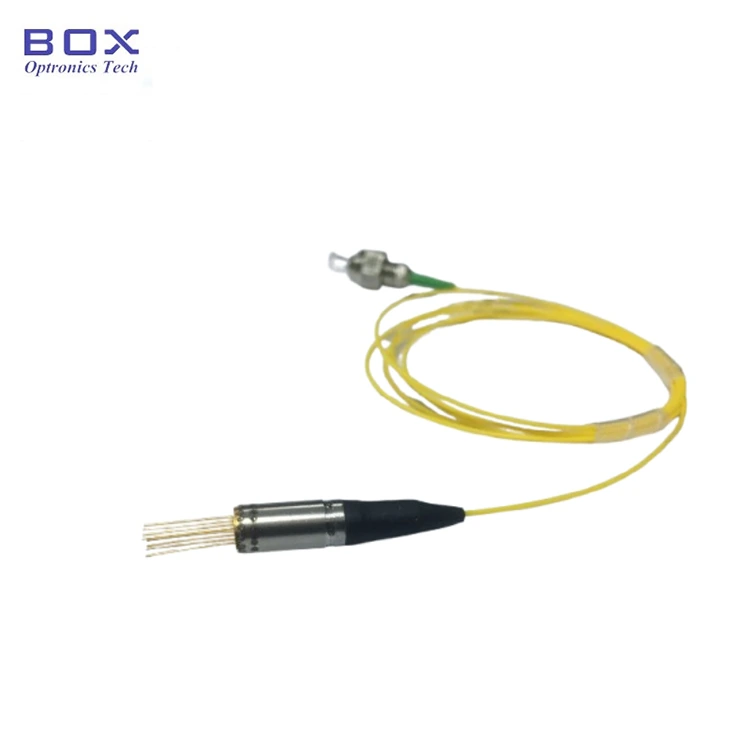

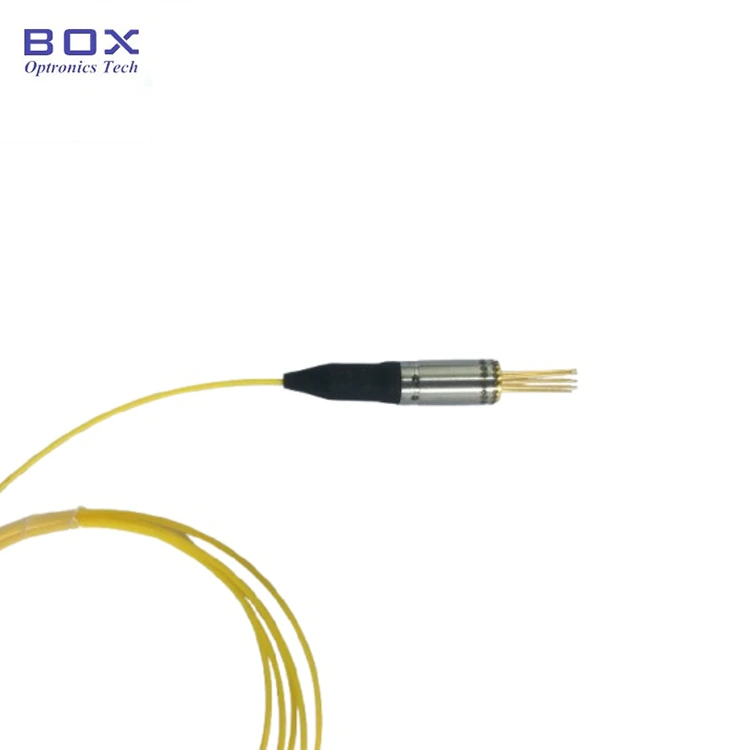

Láser DFB coaxial de ancho de línea estrecho de 1550 nm

Descripción general del producto: Láser DFB coaxial de ancho de línea estrecho de 1550 nm

El láser DFB coaxial de ancho de línea estrecho de 1550 nm de Box Optronics es un láser de retroalimentación distribuida refrigerado por TEC diseñado para sistemas de alcance LiDAR y aplicaciones de conducción autónoma. Operando a una longitud de onda central de 1550 nm, proporciona una salida óptica de ≥2 mW a través de fibra monomodo y un ancho de línea espectral de ≤500 kHz, medido mediante el método autoheterodino. El láser integra un refrigerador termoeléctrico (TEC), un termistor, un fotodiodo de monitor PIN de InGaAs y un aislador óptico en un paquete coaxial compacto con un cable flexible de fibra FC/APC o SC/APC.

Características principales -Láser DFB coaxial de ancho de línea estrecho de 1550 nm

· Longitud de onda central: 1550 nm, tolerancia WL de +/-3 nm

· Ancho de línea espectral estrecho: ≤500 kHz (método de medición autoheterodino)

· Potencia de salida óptica: 2mW mínimo (salida de fibra SM)

· Aislador óptico incorporado: aislamiento ≥30dB

· Enfriador termoeléctrico (TEC) y termistor integrados

· Fotodiodo de monitor PIN InGaAs incorporado

· Funcionamiento con bajo nivel de ruido y baja distorsión

· Alta confiabilidad y larga vida útil

Aplicaciones típicas -Láser DFB coaxial de ancho de línea estrecho de 1550 nm

· Sistemas FMCW LiDAR para conducción autónoma y ADAS

· LiDAR coherente para medición simultánea de alcance y velocidad

· Sistemas LiDAR para imágenes 3D y navegación autónoma

· Sistemas industriales LiDAR para robótica, navegación AGV y automatización

· Sistemas de prueba de comunicaciones ópticas coherentes y equipos de medición óptica.

· Sistemas distribuidos de detección de fibra óptica

· Reflectometría óptica en el dominio de la frecuencia (OFDR)

· Investigación en fotónica y experimentos de detección coherente en laboratorio.

· Integración OEM en módulos LiDAR, sensores automotrices y equipos de detección industriales

Especificaciones del producto -Láser DFB coaxial de ancho de línea estrecho de 1550 nm

Clasificaciones máximas absolutas (Tc = 25°C)

Características Óptico-Eléctricas (Tc = 25°C)

Características del TEC y del termistor

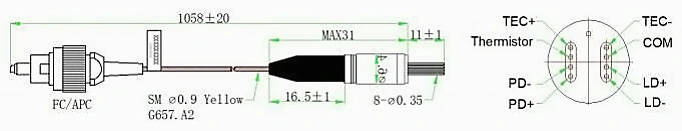

Definición de paquete y PIN

Tipo de paquete: Paquete hermético coaxial con TEC

Componentes integrados: aislador óptico, refrigerador termoeléctrico (TEC), termistor, fotodiodo de monitor PIN de InGaAs

Información para pedidos - Láser DFB coaxial de ancho de línea estrecho de 1550 nm

Nomenclatura del modelo

BLD - X XX XX X - X XX (XX)

Ejemplo: BLD-ND5502H-IFA(TEC)

Ficha técnica - Láser DFB coaxial con cable flexible de ancho de línea estrecho de 1550 nm

Ficha de datos

Preguntas frecuentes (FAQ)

P: ¿Qué significa "ancho de línea estrecho" y por qué es importante para LiDAR?

R: El ancho de la línea espectral se refiere al ancho del espectro de frecuencia óptica del láser. Este láser proporciona un ancho de línea de < 500 kHz, medido mediante el método autoheterodino. Un ancho de línea más estrecho generalmente da como resultado una longitud de coherencia más larga, lo cual es importante para técnicas de detección coherente como FMCW LiDAR.

En los sistemas FMCW LiDAR, las señales ópticas transmitidas y reflejadas interfieren para generar una señal de ritmo utilizada para medir el alcance y la velocidad. Un láser de ancho de línea estrecho ayuda a mantener la coherencia, reducir el ruido de fase y mejorar la sensibilidad de la medición en aplicaciones de largo alcance y alta resolución.

P: ¿Cuál es la diferencia entre este láser coaxial de ancho de línea estrecho y un láser DFB empaquetado en mariposa?

R: La principal diferencia es el factor de forma del paquete. Este producto utiliza un paquete coaxial compacto con TEC integrado, termistor, fotodiodo de monitor y aislador óptico, lo que lo hace adecuado para módulos LiDAR con espacio limitado e integración OEM con acoplamiento de fibra.

Los láseres DFB empaquetados en mariposa suelen proporcionar más interfaces eléctricas y mayor flexibilidad para sistemas de laboratorio, equipos de telecomunicaciones y aplicaciones que requieren diseños térmicos o eléctricos personalizados.

El paquete adecuado depende de los requisitos del sistema, incluido el tamaño, la gestión térmica, la interfaz eléctrica y el método de integración.

P: ¿La longitud de onda de 1550 nm es segura para los ojos para LiDAR automotriz?

R: La región de longitud de onda de 1550 nm generalmente se considera más segura para los ojos para aplicaciones LiDAR en comparación con longitudes de onda más cortas, como la de 905 nm. Alrededor de 1550 nm, la absorción por las estructuras anteriores del ojo reduce significativamente la exposición de la retina, lo que permite que los sistemas LiDAR alcancen niveles de potencia óptica más altos permitidos según los estándares de seguridad láser aplicables.

La clasificación final de seguridad ocular depende del diseño completo del sistema, incluida la potencia de salida, la divergencia del haz, el formato de modulación, la duración de la exposición y el cumplimiento de estándares como IEC 60825.

P: ¿Cuál es la cantidad mínima de pedido (MOQ)?

R: La cantidad mínima de pedido es de 2 unidades.
