Diodo láser de mariposa DFB de 1030 nm, 200 mW, 100 KHz

Tabla de contenido

1. Introducción de los 1030 nm Diodo láser de mariposa DFB de 200 mW y 100 KHz

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

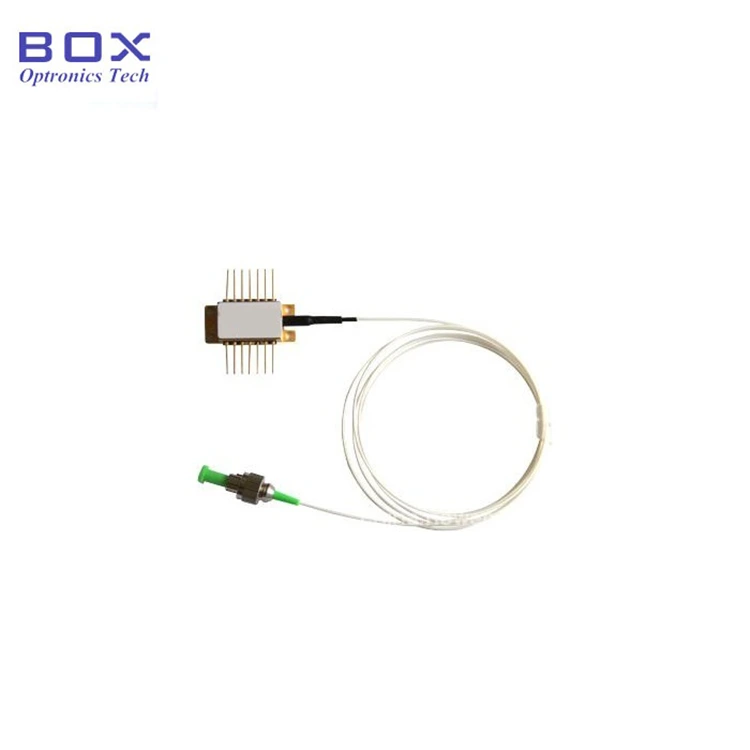

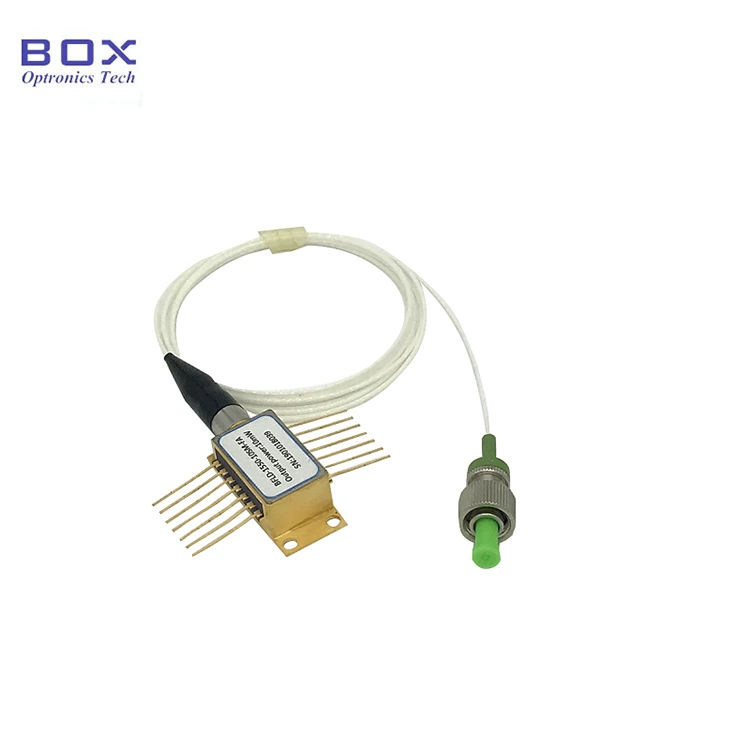

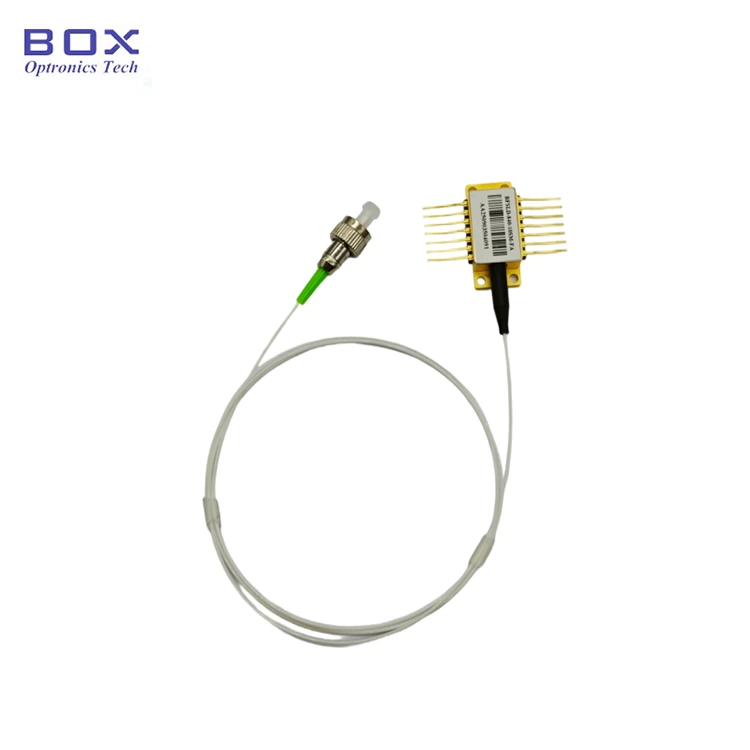

Este es un láser de mariposa DFB de 1030 nm, 200 mW y 100 KHz. Diodo, con tolerancia de longitud de onda de +/-2 nm, encapsulado de mariposa estándar de 14 pines, y fibra PM980. Presenta una alta potencia de salida y un ancho de línea estrecho, y Integra TEC y termistor. Adecuado para detección óptica e imágenes. por favor Úselo bajo protección ESD.

Producto Especificaciones

Características del producto

● coleta de fibra PM980;

● 200 mW de alta potencia de salida;

● Por debajo de 100 kHz de ancho de línea estrecho;

● 14 pines Paquete BTF con TEC, termistor y Monitorear la DP.

Aplicaciones de productos

● Lídar;

● Detección de fibra óptica;

● Espectroscopia;

● Fuente semilla para láseres.

Producto Detalles

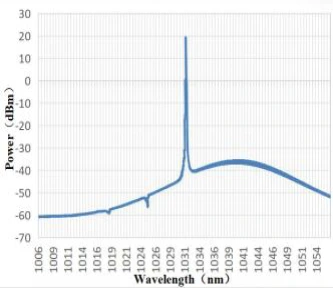

● Espectro típico: 1030 nm, tolerancia de longitud de onda de +/-2 nm.

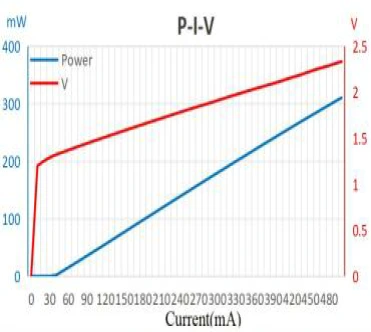

● Diodo láser mariposa DFB PIV-1030nm 200 mW 100 KHz

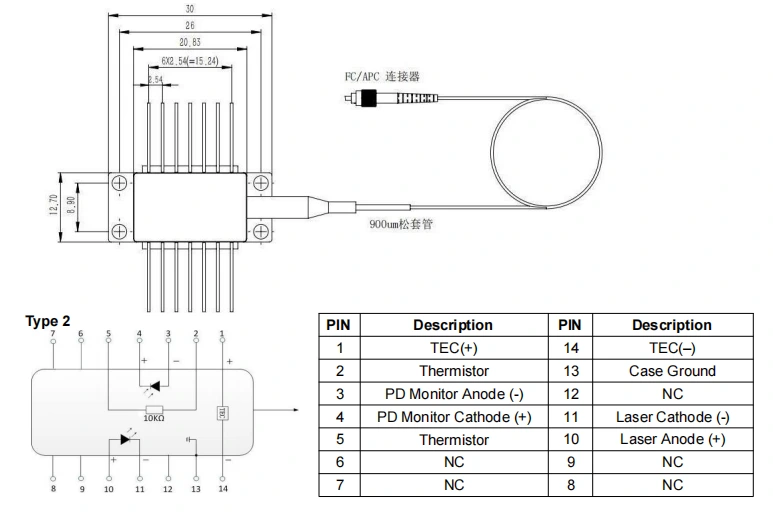

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -1030 nm 200 mW 100 KHz Diodo láser mariposa DFB

● Preguntas frecuentes

(1) ¿Es posible cambiar la longitud de onda ajustando la corriente? ¿Cuál es el rango?

--Sí. El coeficiente de longitud de onda actual es 0,01 nm/mA, y el El coeficiente de longitud de onda de temperatura es de 0,1 nm/℃. El rango ajustable de WL es de aproximadamente ~centro WL+/- 1 nm.

(2) ¿Cuál es la longitud de la coleta?

--1,2+/-0,1 metros.

(3) ¿Cuál es el rango de regulación de potencia?

--10~100%

Realizar pedidos información

por ejemplo: BNLD-1030-2HPM-FA

(Información del pedido: diodo láser mariposa DFB de 1030nm 200mW 100KHz, con fibra PM980, conector FC/APC, pin de bomba).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Peligro de radiación láser: cuando el dispositivo está en funcionamiento, emite un rayo láser de alta intensidad. No mires directamente a el extremo de la fibra, ya que esto puede causar lesiones oculares.

● Protección ESD: este dispositivo está sensible a la electrostática. Por lo tanto, se deben tomar medidas estrictas de protección antiestática. respetarse durante el embalaje, transporte y uso. Además, precauciones Se deben tomar medidas para evitar sobretensiones en el suministro de energía, ya que no hacerlo puede resultar en causar daños permanentes al dispositivo (p. ej., asegúrese de que el equipo esté conectado a tierra y use una muñequera antiestática).

● Manejo de fibra y dispositivos: óptico Las fibras son frágiles. No tire del dispositivo utilizando la fibra. Al insertar o Al retirar el dispositivo de su enchufe, no aplique presión ni tire del casquillo en la parte trasera de la carcasa del dispositivo. Para dispositivos equipados con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levanten simultáneamente durante la instalación o desinstalación.

● Requisitos de soldadura de pines: si los pines Es necesario soldar, la temperatura de soldadura no debe exceder los 260 °C y el El tiempo de soldadura no debe exceder los 10 segundos. Preste especial atención a la siguiente: durante el proceso de soldadura, el dispositivo debe estar en un lugar sin alimentación estado y el soldador debe estar correctamente conectado a tierra.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
