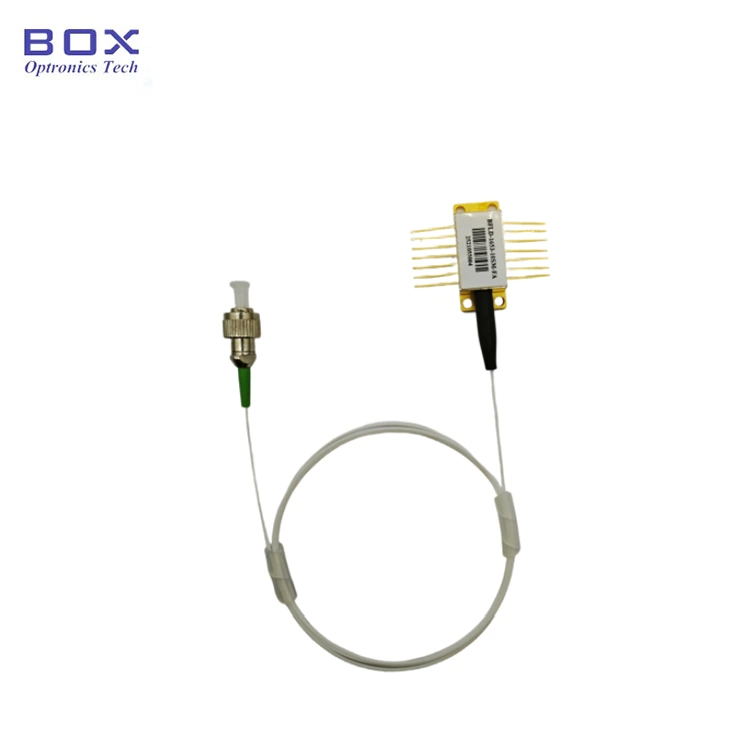

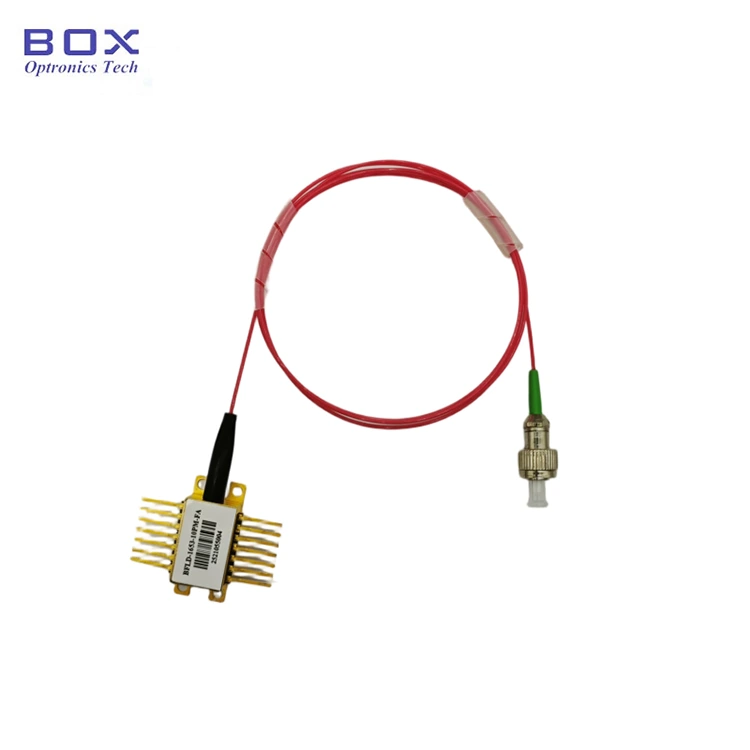

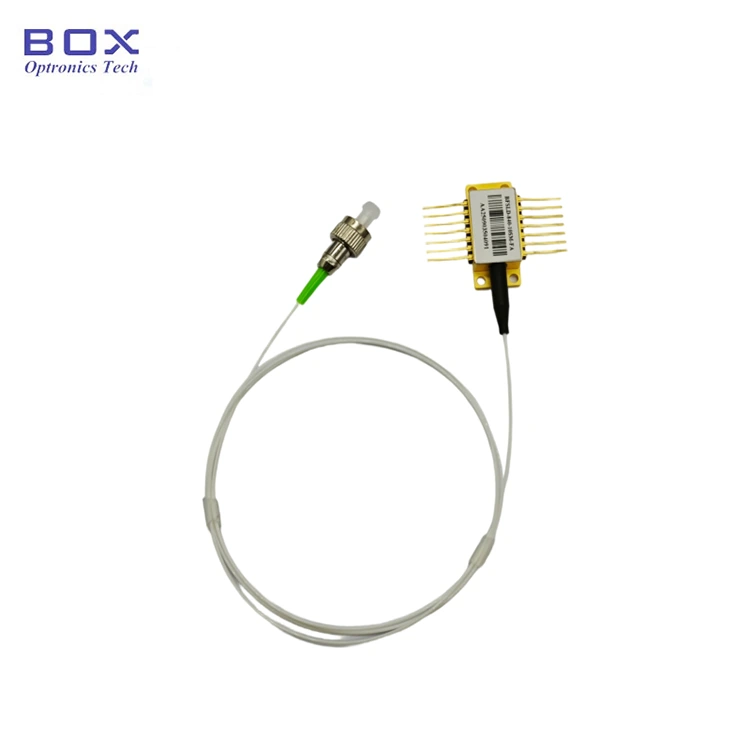

Láser de ancho de línea estrecho BTF de 1310 nm DFB 100 KHz

Tabla de contenido

1. Introducción de los 1310 nm Láser de ancho de línea estrecho DFB 100KHz BTF

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

El láser de ancho de línea estrecho BTF de 1310 nm DFB 100 KHz es un Láser de alto rendimiento diseñado para aplicaciones en Lidar, radar de viento, óptico. detección de fibra y comunicación coherente. Cuenta con una potencia de salida de hasta 100 mW, un ancho de banda de 3 dB de menos de 100 kHz y un umbral de corriente bajo. Opcional con fibra SM/PM, amplia temperatura de funcionamiento y alta confiabilidad. Utilícelo bajo protección ESD y controle la corriente y la temperatura del variador. estrictamente y evitar daños por sobrecorriente.

Producto Especificaciones

Características del producto

● SMF-28e o coleta PM1310;

● Potencia de salida >100mW

● Estrecho ancho de línea <100 KHz;

● 14 pines Paquete BTF con TEC, aislador óptico, y Monitorear la DP.

Aplicaciones de productos

● Lídar;

● Radar de viento;

● Detección de fibra óptica;

● Comunicación coherente.

Producto Detalles

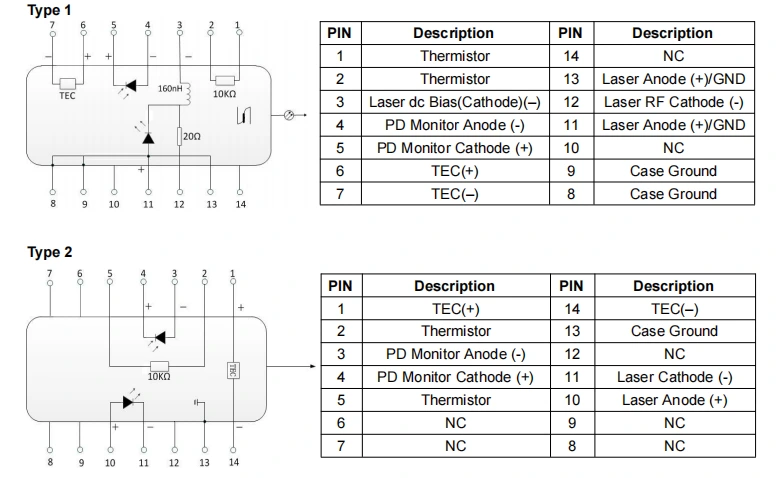

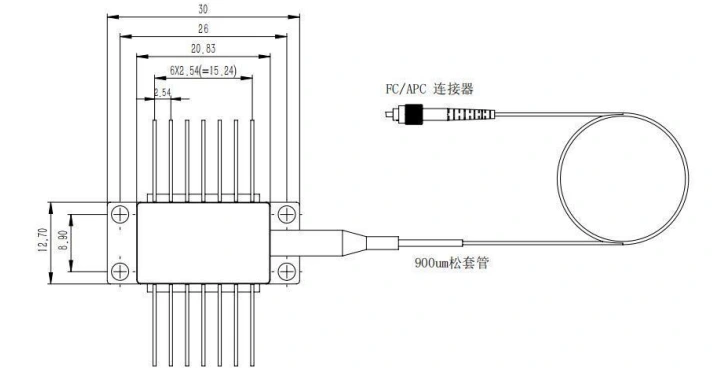

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -1310 nm DFB 100 KHz Láser de ancho de línea estrecho BTF

● Preguntas frecuentes

(1) ¿Es posible cambiar la longitud de onda ajustando la corriente? ¿Cuál es el rango?

--Sí. El coeficiente de longitud de onda actual es 0,01 nm/mA, y el El coeficiente de longitud de onda de temperatura es de 0,1 nm/℃. El rango ajustable de WL es de aproximadamente ~centro WL+/- 1 nm

(2) ¿Cuál es el ancho de la línea? ¿Proporciona un ancho de línea normal LD?

--El ancho de línea de 3 dB es inferior a 100 kHz. LD de nivel MHz está disponible.

(3) ¿Cuál es el rango de regulación de potencia?

--10~100%

(4) ¿Proporcionan un tubo de fibra protector y un conector de fibra?

--Sí. Se incluyen tubos sueltos de 900 um y conectores FC/APC, SC/APC u otros. opcional.

Realizar pedidos información

por ejemplo: BNLD-1310-11HPM-FA

(Información de pedido: 1310 nm DFB 100 KHz BTF Láser de ancho de línea estrecho, 100 mW potencia de salida, con fibra PM, conector FC/APC, pin-out tipo 1).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Durante el proceso de encendido, nunca aplique una corriente alta directamente, ya que esto corre el riesgo de dañar el chip. En su lugar, encienda el dispositivo al nivel actual cerca del umbral del chip, y luego aumentar gradualmente la corriente en pequeños incrementa hasta alcanzar el nivel deseado.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
