Diodo láser acoplado a fibra DFB de 1651 nm

Tabla de contenido

1. Introducción de los 1651 nm Diodo láser acoplado a fibra DFB

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

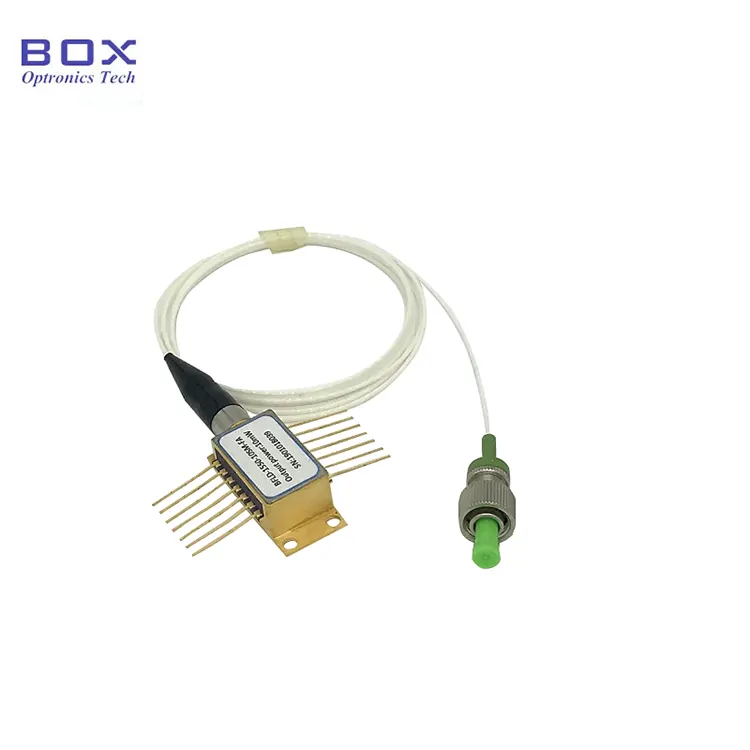

Introducción del producto: fibra DFB de 1651 nm Diodo láser acoplado

Este es un diodo láser acoplado a fibra DFB de 1651 nm con un Chip DFB de pozos multicuánticos y un paquete de mariposa de 14 pines. Integra TEC control de temperatura y termistor, admite modo único/mantenimiento de polarización Salida de fibra, con potencia de salida típica de 10 mW y longitud de onda central de 1651 nm. Adecuado para comunicación por fibra, detección de fibra, instrumentos ópticos, y sistemas de fuente de luz dedicados, es fácil de operar y altamente confiable. Controle estrictamente la corriente del variador, el voltaje y la temperatura de soldadura. Proporciona protección ESD y evita exceder las clasificaciones máximas absolutas.

Producto Especificaciones: diodo láser acoplado a fibra DFB de 1651 nm

Producto Características: diodo láser acoplado a fibra DFB de 1651 nm

● Soportes Acoplamiento de fibra SMF-28e o PMF-1550, conector FC/APC;

● 14 pines Paquete de mariposas;

● Incorporado termistor y TEC;

● ancho rango de temperatura de funcionamiento.

Producto Aplicaciones: diodo láser acoplado a fibra DFB de 1651 nm

● Fibra óptica comunicación;

● Instrumento óptico;

● CH4 Análisis de gas metano;

● Sensores de fibra óptica.

Producto Detalles-Diodo láser acoplado de fibra DFB de 1651 nm

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) - Fibra DFB de 1651 nm Diodo láser acoplado

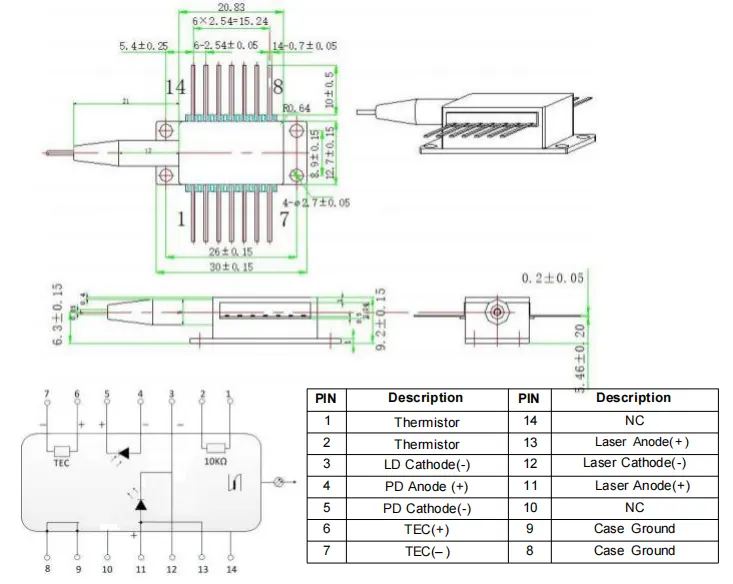

>>>Distribución de pines tipo 1

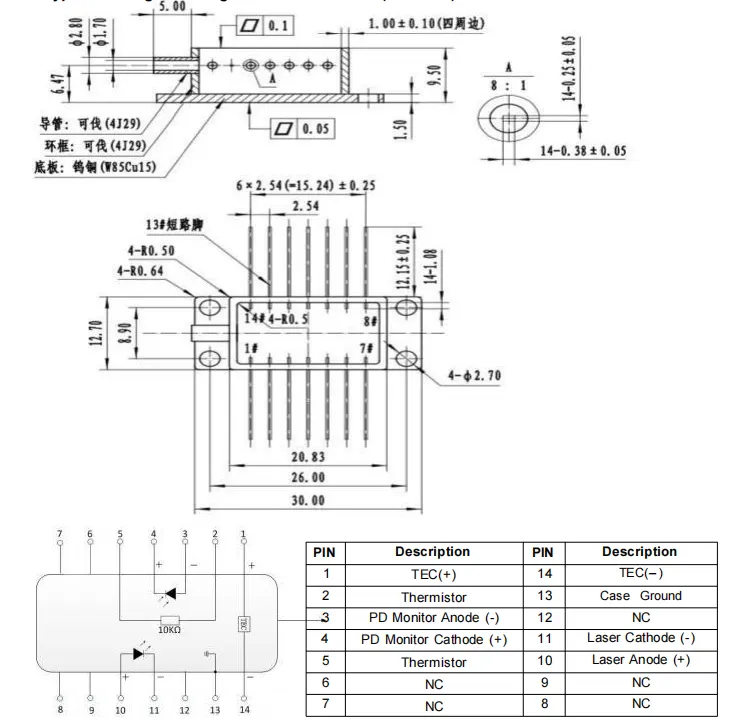

>>>Distribución de pines tipo 2

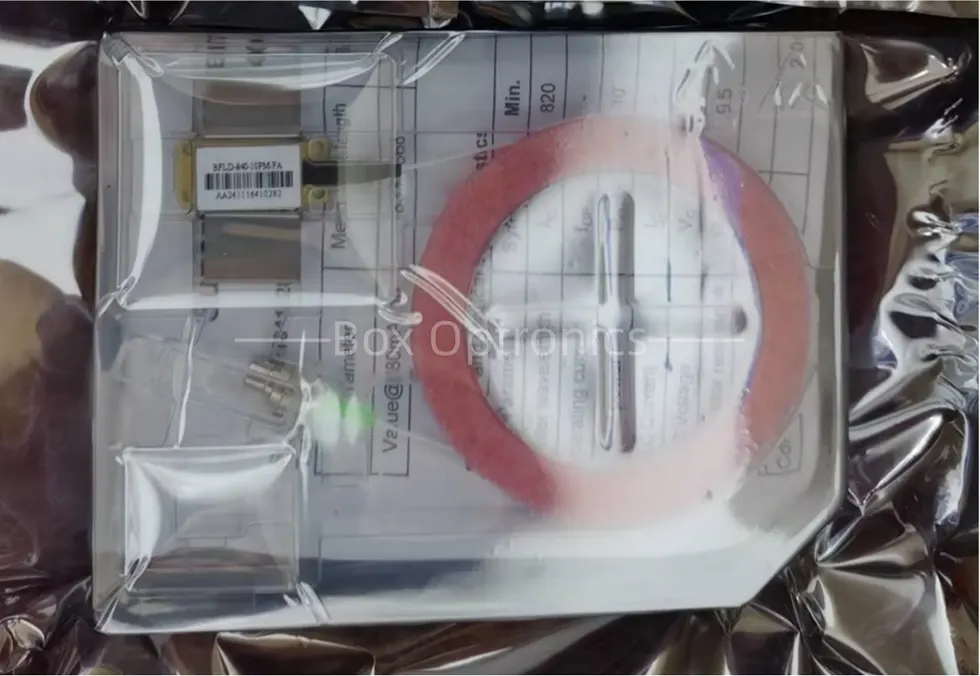

● Ejemplo de embalaje

*Dispositivo independiente; sin controlador incorporado (controlador externo opcional).

Realizar pedidos Información-diodo láser acoplado de fibra DFB de 1651nm

por ejemplo: BFLD-1651-10SM-FA2

(Información de pedido: Diodo láser acoplado a fibra DFB de 1651 nm, mariposa de 14 pines paquete, con fibra SM, conector FC/APC, pin-out tipo 2).

Ficha técnica-1651nm DFB Diodo láser acoplado a fibra

Ficha de datos

1. Condiciones de cotización y pago: diodo láser acoplado de fibra DFB de 1651 nm

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: 1651 nm DFB Diodo láser acoplado a fibra

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Diodo láser acoplado a fibra DFB Notes-1651nm

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar conectado a tierra correctamente.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

Garantía de Calidad y Servicio posventa: diodo láser acoplado de fibra DFB de 1651 nm

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
