Fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

Descripción general del producto: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

Box Optronics fabrica la fuente de luz de banda ancha SLD acoplada por fibra de 840 nm, un componente óptico activo de alto rendimiento basado en emisión espontánea amplificada (ASE) a partir de una estructura de amplificador óptico semiconductor, que proporciona alta potencia óptica con un amplio ancho de banda espectral y baja coherencia temporal.

Ofrece una potencia de salida mayor que los LED y al mismo tiempo mantiene un espectro mucho más amplio que los diodos láser, lo que lo hace adecuado para aplicaciones que requieren baja coherencia y alto brillo.

Con una potencia de salida mínima de 5 mW, un ancho de banda típico de 3 dB de 10 nm y una excelente estabilidad de potencia (≤±0,02 dB a corto plazo, ≤±0,05 dB a largo plazo), esta fuente SLD de 840 nm está optimizada para sistemas de imágenes y detección de fibra óptica de precisión. El dispositivo está disponible en forma de módulo compacto (70 × 90 × 18 mm) para la integración del sistema y en forma de mesa (195 × 220 × 120 mm) para entornos de laboratorio y pruebas.

Equipada con pigtails de fibra de 780 HP y conectores FC/APC de serie, con interfaz de comunicación RS485 opcional para monitoreo y control, esta fuente de luz SLD ofrece versatilidad y confiabilidad para una amplia gama de aplicaciones.

Características principales: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

● Alta potencia de salida: 5 mW mínimo

● Amplio ancho de banda espectral: 10 nm típico (-3 dB)

● Ondulación espectral baja para un espectro limpio

● Perfil del espectro gaussiano

● Excelente estabilidad de potencia: ≤±0,02 dB/15 min a corto plazo

● Estabilidad a largo plazo: ≤±0,05dB/8 horas

● Salida de fibra acoplada con fibra de 780 HP

● Conector FC/APC estándar, otras opciones disponibles

● Dos factores de forma: módulo y sobremesa

● Interfaz de comunicación RS485 para monitoreo

● Solución de bajo costo comparada

● Amplio rango de temperatura de funcionamiento: -5°C a +55°C

● Diseño de paquete compacto y robusto

● Versión de sobremesa opcional con control de pantalla táctil

Aplicaciones típicas: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

● Giroscopios de fibra óptica (FOG)

● Sistemas de tomografía de coherencia óptica (OCT)

● Imagen médica y óptica biomédica

● Sistemas de detección de fibra óptica

● Interferometría de luz blanca

● Pruebas y caracterización de componentes ópticos.

● Laboratorios de investigación y desarrollo.

● Reflectometría de dominio de coherencia óptica (OCDR)

Especificaciones técnicas: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

Especificaciones ópticas (T=25°C)

Especificaciones mecánicas y ambientales

Detalles del producto: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

¿Qué es un SLD?

Un diodo superluminiscente (SLD) es una fuente óptica semiconductora de banda ancha basada en emisión espontánea amplificada (ASE) con alta ganancia óptica en una estructura de guía de ondas similar a un diodo láser, que funciona en condiciones de retroalimentación óptica suprimida para evitar la oscilación del láser.

A diferencia de los diodos láser que dependen de una cavidad resonante, los SLD emplean facetas de baja reflectividad (recubiertas de AR) y estructuras de guía de ondas en ángulo o inclinadas para suprimir la retroalimentación de la cavidad, lo que permite una alta ganancia óptica y evita la acción del láser.

Características clave de los SLD:

• Potencia de salida y brillo significativamente mayores que los LED, manteniendo al mismo tiempo una coherencia temporal baja

• Emisión de banda ancha con una envolvente espectral ASE suave

• Coherencia temporal muy baja (longitud de coherencia corta), ideal para aplicaciones interferométricas como OCT

• Estructura de guía de onda de modo transversal típicamente única que permite un acoplamiento de fibra monomodo eficiente

• La forma espectral suele diseñarse como perfiles cuasi-gaussianos o de superficie plana personalizados, según el diseño.

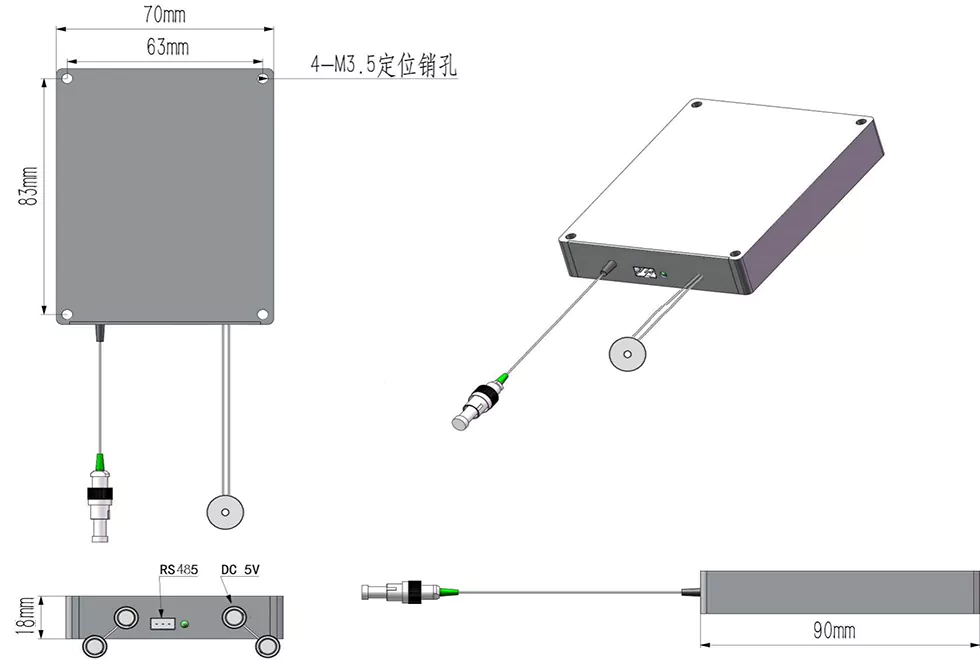

Dimensiones del paquete

La fuente de luz de banda ancha SLD de 840 nm está disponible en dos configuraciones de paquete:

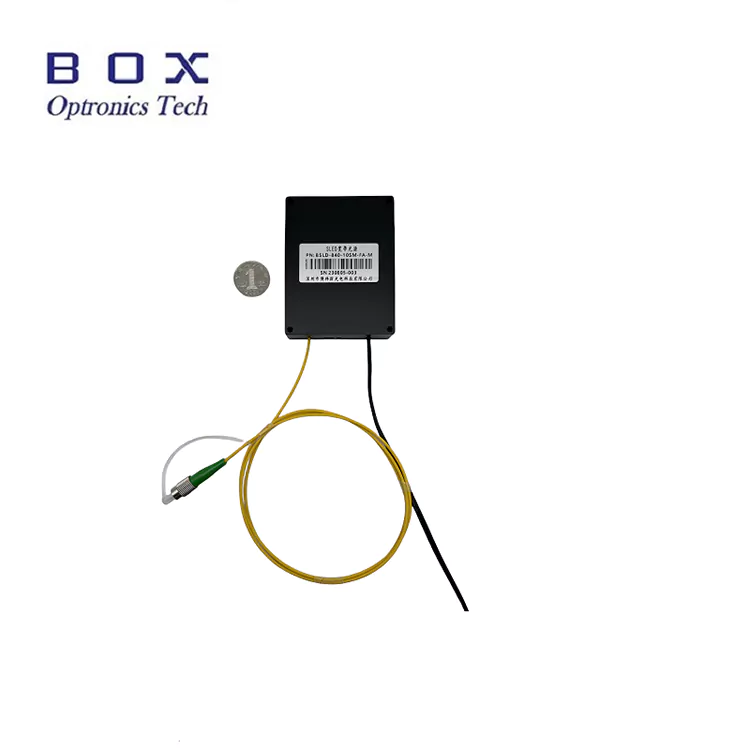

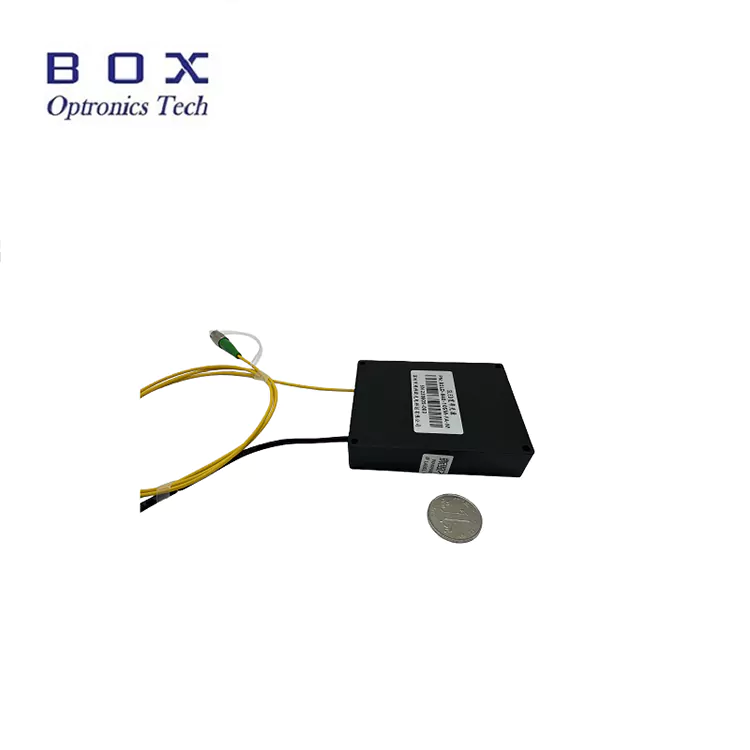

Versión del módulo (70×90×18 mm):

• Diseño compacto y de bajo perfil para la integración del sistema

• 4 orificios de montaje M3.5 para una instalación segura

• Entrada de alimentación CC (5 V o 12 V)

• Puerto de comunicación RS485 (DB9 hembra)

• Salida de cable flexible de fibra con conector FC/APC

• Ideal para integrar en instrumentos y sistemas

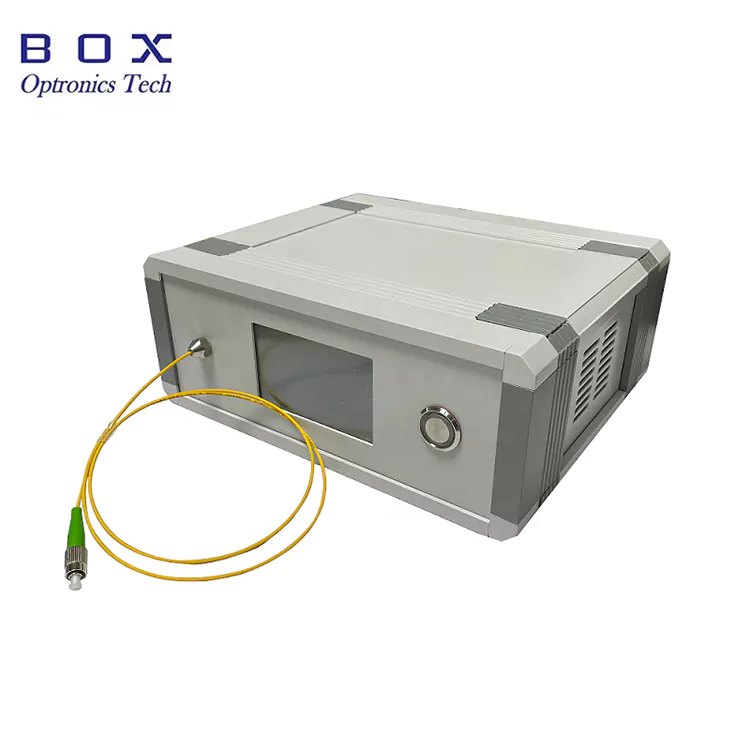

Versión de sobremesa (195×220×120 mm):

• Factor de forma de mesa para uso en laboratorio

• Pantalla táctil incorporada para monitorear el estado

• Entrada de alimentación de CA (110-240 V universal)

• Puerto de comunicación RS485 (DB9 hembra)

• Salida de fibra en el panel frontal

• Fácil de usar, operación plug-and-play

• Ideal para laboratorios de I+D y entornos de pruebas

Control y Monitoreo

Tanto la versión de módulo como la de mesa admiten la interfaz de comunicación RS485 para monitoreo y control. La versión de sobremesa cuenta además con una pantalla táctil integrada para funcionamiento local.

Parámetros de seguimiento y control disponibles:

• Monitoreo de potencia de salida

• Impulsar el seguimiento actual

• Monitoreo de temperatura

• Ajuste de potencia (opcional)

• Software de computadora host para control de PC (opcional)

¿Por qué elegir Box Optronics?

• Estricto control de calidad con pruebas 100% antes del envío

• Precios competitivos con capacidad estable de entrega a granel

• Opciones de personalización flexibles para longitud de onda, potencia, ancho de banda, fibra y conectores

• Soporte técnico 7×24 horas y respuesta rápida

• Envíos globales con entrega urgente de DHL, UPS y FedEx

• Disponibles en versión modular y de mesa

• Software de host opcional para la integración del sistema

• Suministro confiable a largo plazo para las cantidades de producción

Rendimiento espectral: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

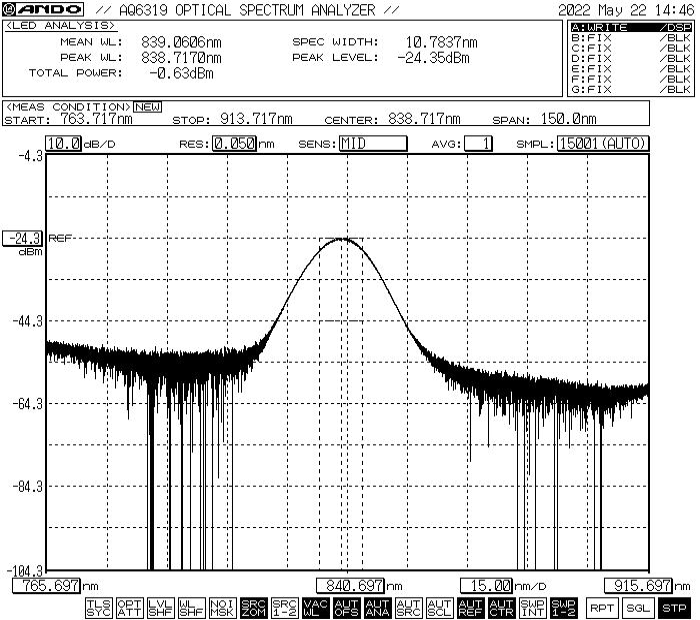

El espectro típico muestra una longitud de onda central de alrededor de 840 nm con un ancho de banda de aproximadamente 10 nm -3 dB.

*Nota: El espectro mostrado es un rendimiento típico. El espectro real puede variar ligeramente de una unidad a otra. Contáctenos para obtener datos de espectro específicos o requisitos de espectro personalizados.

Información para realizar pedidos: fuente de luz de banda ancha SLD acoplada a fibra de 840 nm

Nomenclatura del modelo

BSLD - XXX - XX - XX - X - (X)

Ejemplo: BSLD - 840 - 51 - SM - M

Fuente de luz de banda ancha SLD de 840 nm, salida de 5 mW, ancho de banda de 10 nm, fibra de 780 HP, versión de módulo, fuente de alimentación de 5 V CC

Opciones de personalización disponibles

• Longitud de onda central: estándar de 840 nm, otras longitudes de onda disponibles a pedido

• Potencia de salida: 5 mW estándar, opciones de mayor potencia disponibles

• Ancho de banda espectral: estándar de 10 nm, otras opciones de ancho de banda disponibles

• Tipo de fibra: estándar 780-HP, otras fibras especiales disponibles

• Longitud de la fibra: 0,5 m, 1 m, 1,5 m, 2 m (longitudes personalizadas disponibles)

• Tipo de cable flexible: tubo holgado de 900 μm, tubo holgado de 3,0 mm

• Tipo de conector: FC/APC estándar, FC/UPC, SC/APC, LC/APC o personalizado

• Tipo de paquete: Módulo o Mesa de trabajo

• Voltaje de alimentación: 5 VCC, 12 VCC (módulo), 110-240 VCA (sobremesa)

• Aislador óptico: opción de aislador incorporado disponible

• Interfaz de comunicación: estándar RS485, otras interfaces disponibles

• Software de computadora host: disponible para monitoreo y control

Para requisitos personalizados, comuníquese con nuestro equipo de ventas con sus especificaciones.

Hoja de datos e informe de prueba

Cada fuente de luz de banda ancha SLD de 840 nm se envía con un informe de prueba completo que documenta los parámetros de rendimiento medidos. El archivo PDF de la hoja de datos contiene especificaciones detalladas, curvas de rendimiento y dibujos dimensionales.

• Informe de prueba individual incluido con cada unidad

• Número de serie rastreable para cada unidad

Ficha de datos

Condiciones de Cotización y Pago

Términos de cotización

• EXW (Ex Works): recomendado si tiene una cuenta de DHL/UPS/FedEx. Realizamos envíos utilizando su cuenta; No cobramos ningún costo de envío.

• DAP (Entregado en el lugar): si no tiene una cuenta de mensajería, podemos organizar el envío con flete prepago.

• Otros términos: comuníquese con nosotros para analizarlos.

Condiciones de pago

• PayPal: pago rápido y seguro para muestras y pedidos pequeños

• T/T (Transferencia bancaria): método de pago estándar para pedidos de producción normales

• Alibaba Trade Assurance: protección segura de pedidos para transacciones en línea con garantía del comprador

• Tarjeta de crédito: aceptada a través de PayPal, Alibaba

• Términos de pago flexibles: negociables

Plazo de entrega

• Producción estándar: ~10-15 días laborables

• Configuraciones personalizadas: 15-20 días laborables

• Pedidos por volumen: comuníquese con nosotros para conocer el cronograma de producción.

• Envío internacional: ~3-5 días laborables (DHL/UPS/FedEx express)

• Servicio acelerado: disponible previa solicitud

Notas de operación y manejo

Manejo de fibra

• Evite dobleces o torceduras pronunciadas que puedan dañar la fibra.

• No tire ni retuerza los pigtails de fibra.

• Limpie los conectores de fibra antes de conectarlos utilizando herramientas de limpieza adecuadas.

• Utilice siempre tapas antipolvo cuando el conector no esté en uso.

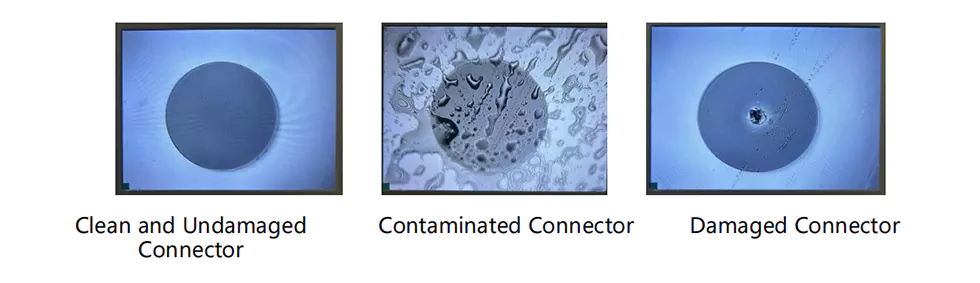

• Inspeccione el extremo de la fibra para detectar daños antes de su uso.

Consideraciones de energía y operación

• Asegúrese de que el voltaje de la fuente de alimentación sea el adecuado antes de conectar

• No exceda las clasificaciones máximas de corriente o potencia del variador.

• Use un disipador de calor adecuado para un funcionamiento continuo

• Apague la energía antes de conectar/desconectar la fibra.

• No mire directamente a la salida de fibra cuando esté encendido
