Láser analógico de mariposa DWDM de 14 pines para CATV

Tabla de contenido

1. Introducción del DWDM Láser analógico de mariposa de 14 pines para CATV

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

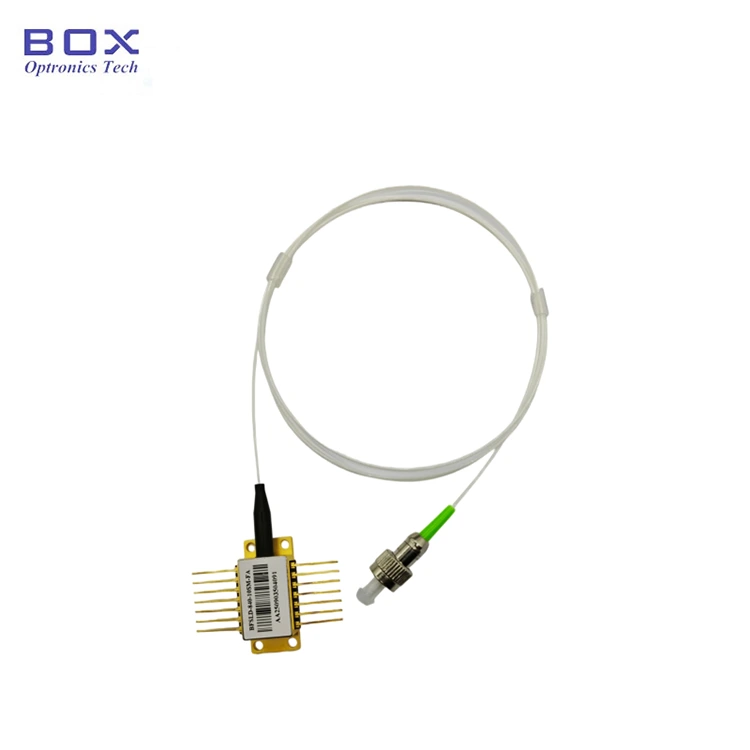

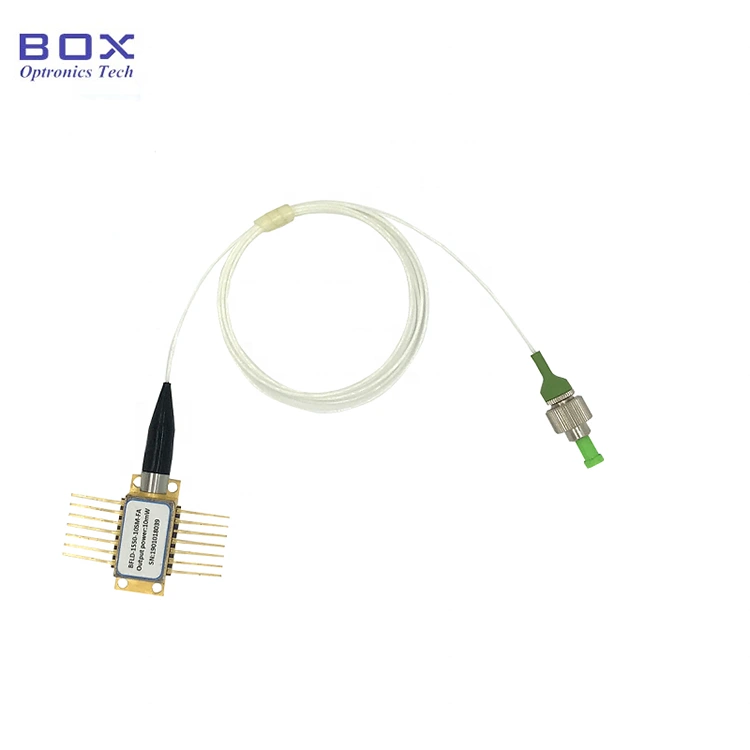

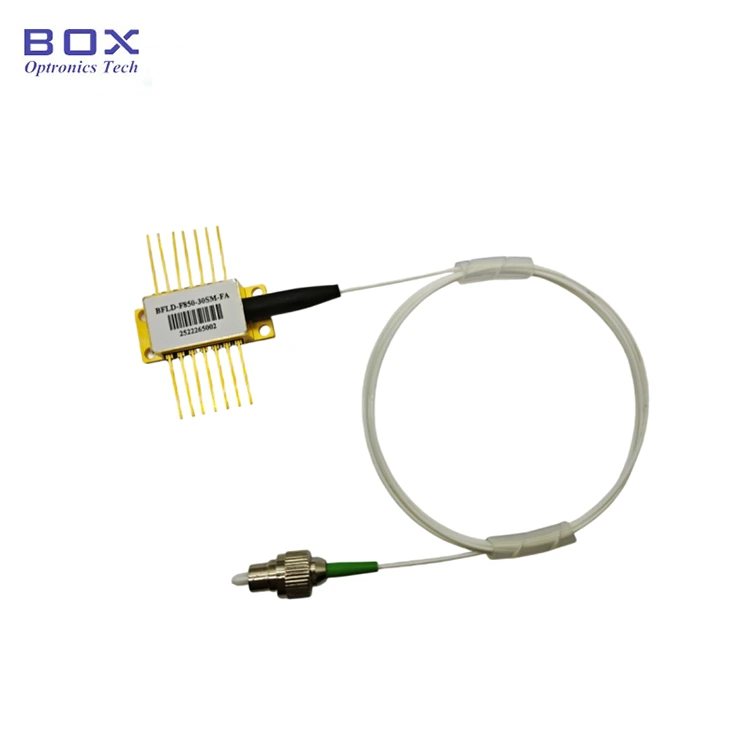

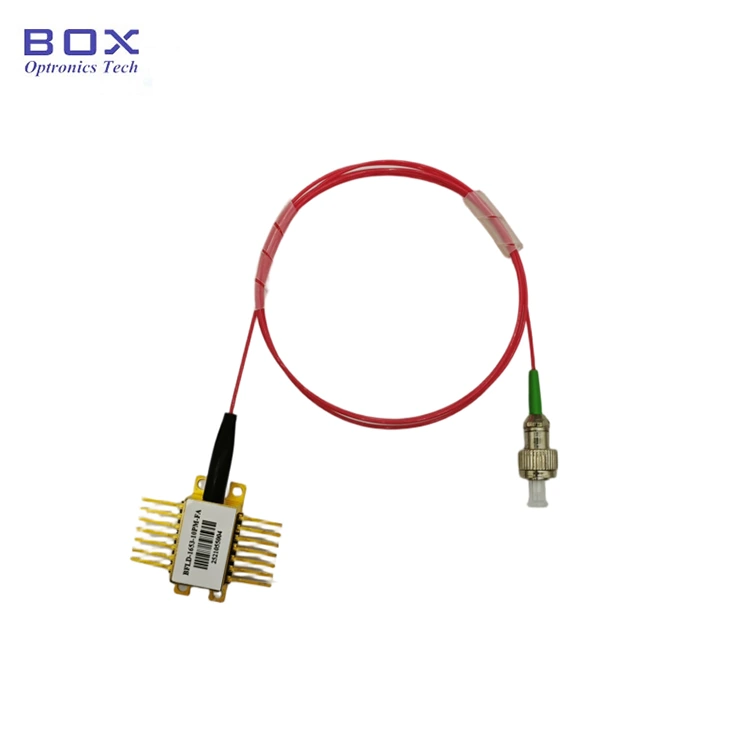

Introducción del producto

El láser analógico de mariposa DWDM de 14 pines para CATV está diseñado con un chip analógico avanzado, aislador óptico y potencia de salida de 10 mW. Empaquetado Con un refrigerador termoeléctrico (TEC) incorporado y un fotodiodo de monitor, ofrece Excelente linealidad, baja distorsión y estabilidad superior de longitud de onda en todo la cuadrícula DWDM. Si los pines requieren soldadura, la temperatura de soldadura debe no exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos.

Producto Especificaciones

Características del producto

● El tipo de fibra puede ser SMF-28e o PMF-1550;

● Potencia de salida 10 mW o personalizada;

● 14 pines Paquete BTF con TEC y Monitor PD.

Aplicaciones de productos

● Comunicación por fibra óptica;

● sistemas DWDM;

● transmisión por televisión por cable;

● Equipos de prueba de laboratorio.

Detalles del producto

● Numeración de canales de cuadrícula de la UIT

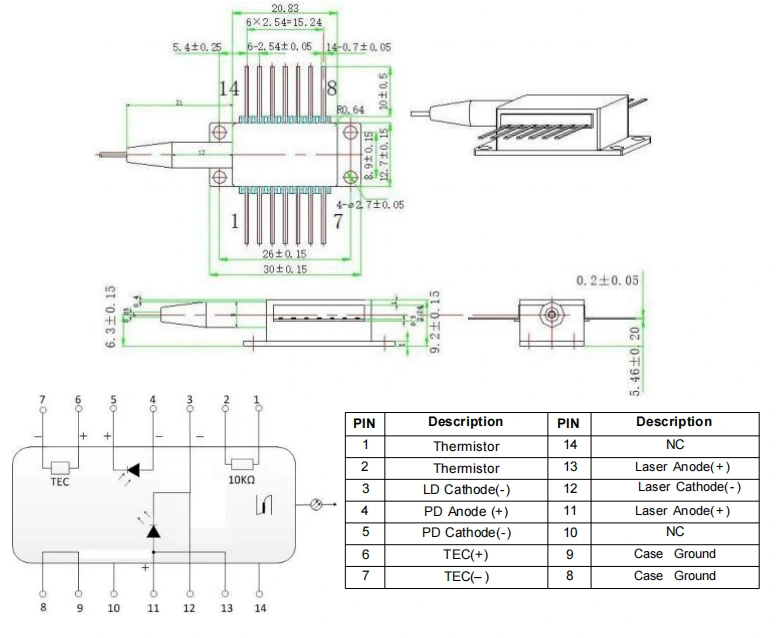

● Dibujo de paquete tipo 1 y definición de PIN-OUT (Unidad: mm): DWDM 14PIN Láser analógico de mariposa para CATV

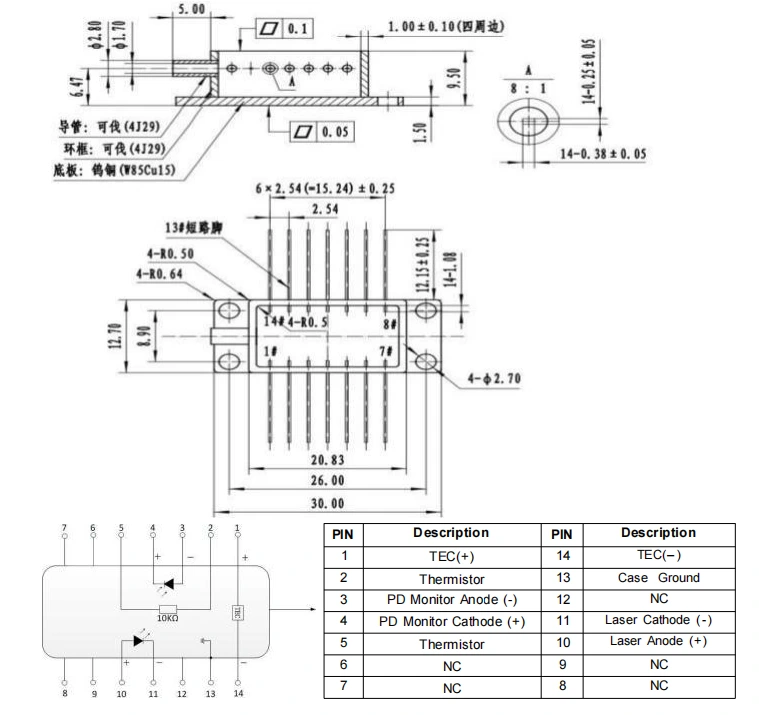

● Dibujo de paquete tipo 2 y definición de PIN-OUT (Unidad: mm) -DWDM 14PIN Láser analógico de mariposa para CATV

Realizar pedidos información

por ejemplo: BFLD-CH56-10SM-FA

(Información de pedido: Láser analógico de mariposa DWDM de 14 pines para CATV, CH56: 1532,68 nm, potencia de salida de 10 mW, fibra SM, conector FC/APC, distribución de pines tipo 1).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

● Protección ESD: este dispositivo está sensible a la electrostática. Por lo tanto, se deben tomar medidas estrictas de protección antiestática. respetarse durante el embalaje, transporte y uso. Además, Se deben tomar precauciones para evitar sobretensiones en el suministro de energía, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., asegúrese de que el equipo sea adecuado). conexión a tierra y use una muñequera antiestática).

● Requisitos de soldadura de pines: si los pines Es necesario soldar, la temperatura de soldadura no debe exceder los 260 °C y el El tiempo de soldadura no debe exceder los 10 segundos. Preste especial atención a la siguiente: durante el proceso de soldadura, el dispositivo debe estar en un lugar sin alimentación estado y el soldador debe estar correctamente conectado a tierra.

● Aplicar corriente: durante el encendido. proceso, nunca aplique una corriente alta directamente, ya que esto corre el riesgo de dañar el chip. En su lugar, encienda el dispositivo a un nivel actual cercano al umbral del chip, y luego aumente gradualmente la corriente en pequeños incrementos hasta alcanzar el nivel deseado. se alcanza el nivel.

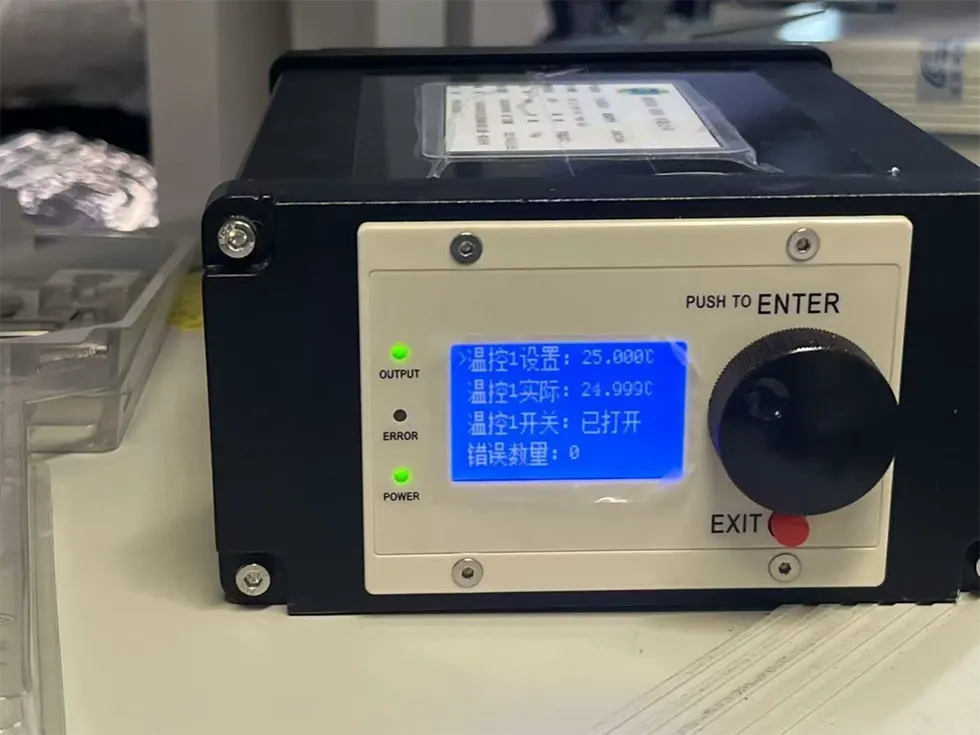

● Enfriador TEC: antes de encender todos los componentes, Primero active el enfriador y luego continúe con los pasos de encendido incrementales para Evita el sobrecalentamiento y la sobrecarga del chip.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
