1. Introducción de la Láser de mariposa DFB de alta potencia, 1653,7 nm y 40 mW
2. Especificaciones técnicas
3. Características del producto
4. Aplicaciones típicas
5. Detalles del producto
6. Información de pedido
7. Hoja de datos y hoja de prueba
8. Condiciones de cotización y pago.
9. plazo de entrega
10. Notas de operación
11. Garantía de Calidad y Servicio postventa
El láser de mariposa DFB de alta potencia de 1653,7 nm y 40 mW utiliza un chip MQW DFB de alto rendimiento con una longitud de onda central de 1653,7 nm, un Tolerancia de longitud de onda de +/-1 nm y relación de rechazo de modo lateral (SMSR) >35 dB. Presenta un voltaje de umbral bajo, bajo consumo de energía y alto confiabilidad. Integrando un termistor, un refrigerador termoeléctrico (TEC) y Diodo de monitoreo, admite un funcionamiento estable a largo plazo y se usa ampliamente en sistemas de detección de gas, pruebas de dispositivos pasivos y detección de fibra óptica. adecuado Se requiere cableado, control de temperatura y corriente durante la operación para Evita que la fibra se doble y dañe.
|
Parámetro |
Símbolo |
Condición |
Mín. |
Tipo. |
Máx. |
Unidad |
|
Temperatura de almacenamiento |
ts |
– |
-40 |
– |
85 |
℃ |
|
Temperatura de la caja operativa |
Arriba |
– |
-20 |
– |
70 |
℃ |
|
LD corriente directa |
SI |
CW |
– |
– |
500 |
mamá |
|
Corriente inversa LD |
ir |
– |
– |
– |
2 |
mamá |
|
Voltaje inverso LD |
VLR |
– |
– |
– |
3 |
V |
|
Corriente directa PD |
IFPD |
– |
– |
– |
-10 |
mamá |
|
Voltaje inverso PD |
VRPD |
– |
– |
– |
20 |
V |
|
corriente TEC |
ITEC |
– |
– |
– |
2 |
A |
|
voltaje TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Radio de curvatura de fibra |
– |
– |
30 |
– |
– |
milímetros |
|
Humedad relativa |
RH |
Sin condensación |
0 |
– |
95% |
– |
|
Tiempo de soldadura de plomo |
– |
260℃ |
– |
– |
10 |
Segundo |
|
Fuerza de tracción axial de la fibra |
– |
– |
– |
– |
5 |
N |
|
Fuerza de tracción lateral de fibra |
– |
– |
– |
– |
2.5 |
N |
● Estándar de la industria paquete de mariposa de 14 pines;
● Incorporado TEC y monitorear PD;
● Alto estabilidad salida óptica de 40 mW;
● alto rendimiento, Láser de retroalimentación distribuida (DFB) de pozo multicuántico (MQW).
● Láser de diodo sintonizable espectroscopia de absorción TDLAS;
● Monitoreo de CH4;
● Fuente de luz para Monitoreo ambiental y analizadores de gases.

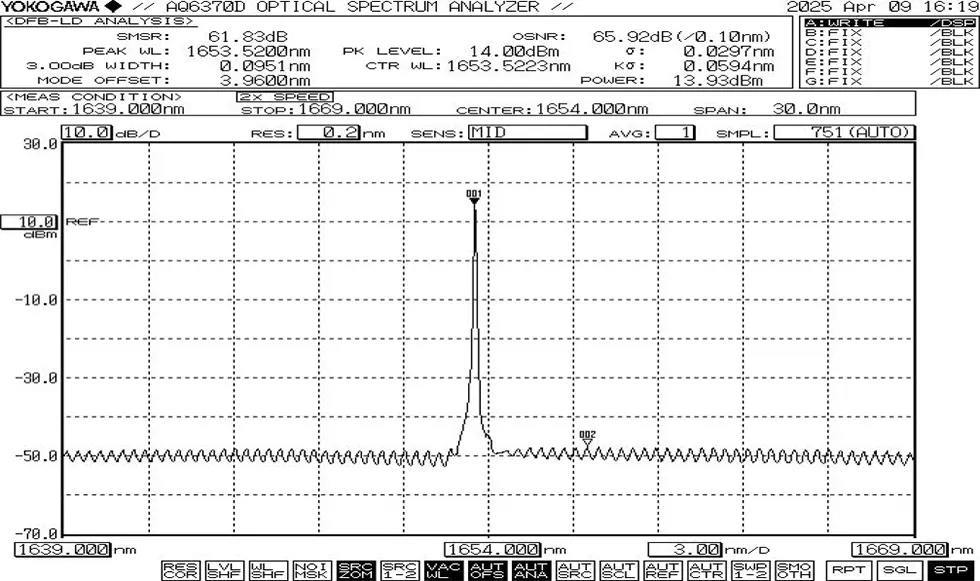

● Espectro típico: 1653,7 nm, tolerancia WL de +/-1 nm.

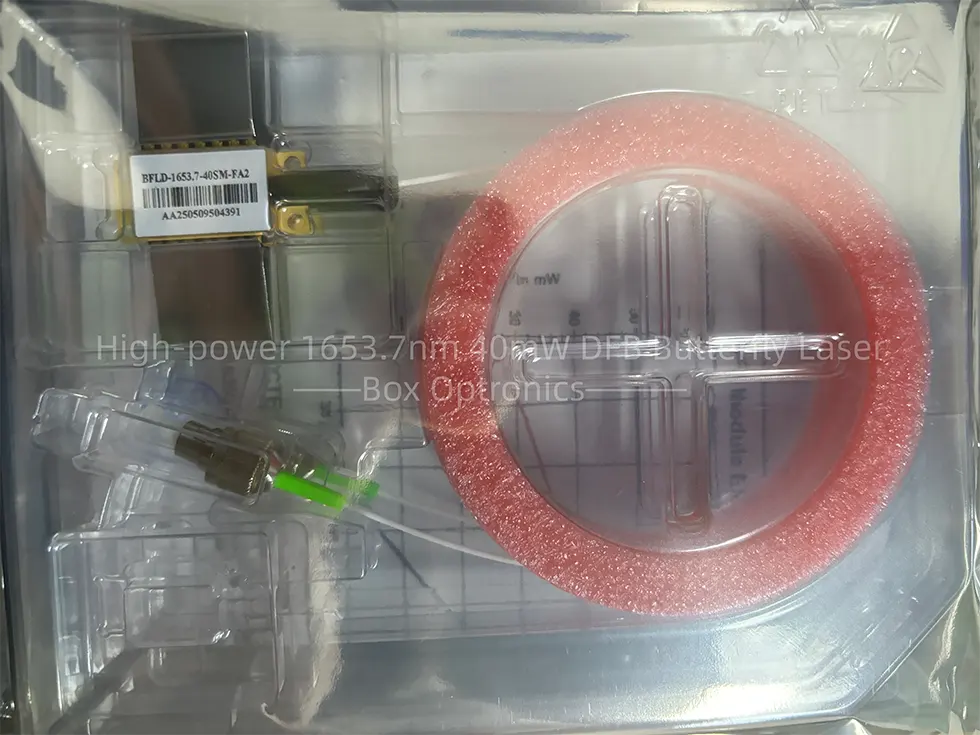

● Ejemplo de embalaje
|
|
Accesorios |
Cantidad |
|
1 |
Láser de mariposa DFB de alta potencia, 1653,7 nm y 40 mW |
1 |
|
2 |
Informe de prueba del producto |
1 |
|
Nombre |
Longitud de onda |
Potencia de salida |
tipo de fibra |
Conector |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Diodo láser DFB |
1653:1653,7 nm Otro |
10:10mW 40:40mW Otro |
SM: modo único PM: mantenimiento de la polarización
|
FA: FC/APC SA: Carolina del Sur/APC Otro |
NULO:Tipo 1 2:Tipo 2 |
por ejemplo: BFLD-1653-40SM-FA
(Información del pedido: Láser de mariposa DFB de alta potencia de 1653,7 nm y 40 mW, con fibra SM, conector FC/APC, pin-out tipo 1).
● Términos de cotización
(1) EXW:
Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.
(2) PAD:
Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.
(3)Otro
● Condiciones de pago
PayPal y T/T están disponibles.
La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).
La logística internacional puede tardar entre 3 y 5 días laborables.
● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.
● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.
● Antes de encender el dispositivo, primero active el refrigerador y luego aplique energía en pequeños incrementos para evitar que el chip se sobrecaliente o sobrecargarse.
● Período de garantía:
Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.
● Exclusiones de la garantía gratuita:
Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:
(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.
(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.
(3) Daño físico evidente causado por error humano.
(4) Desmontaje, modificación o reparación no autorizados.
(5) Etiquetas de garantía alteradas o incompletas en la carcasa.
(6) Daño o pérdida durante el transporte.
