Láser acoplado de fibra LAN-WDM de 10 mW

Tabla de contenido

1. Introducción de la Láser acoplado de fibra LAN-WDM de 10 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

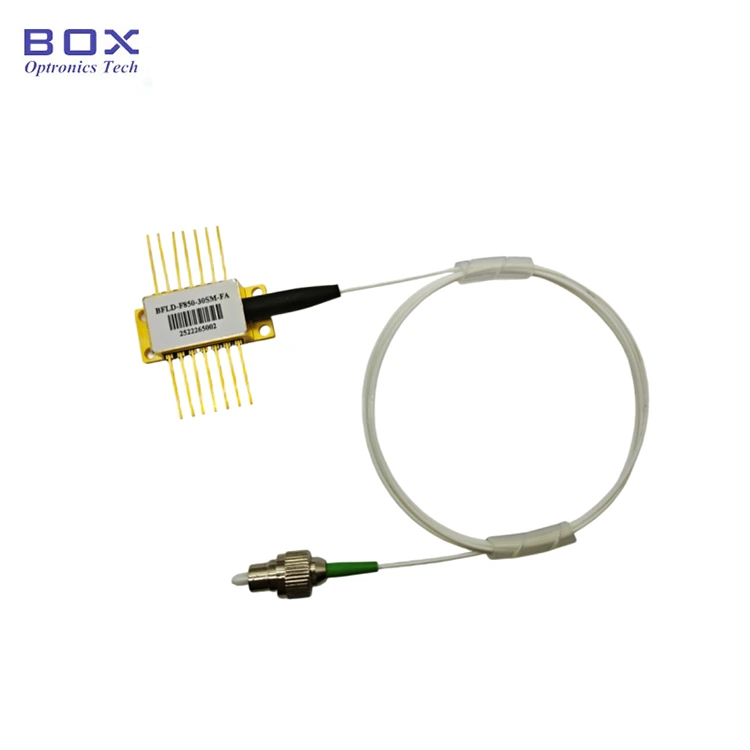

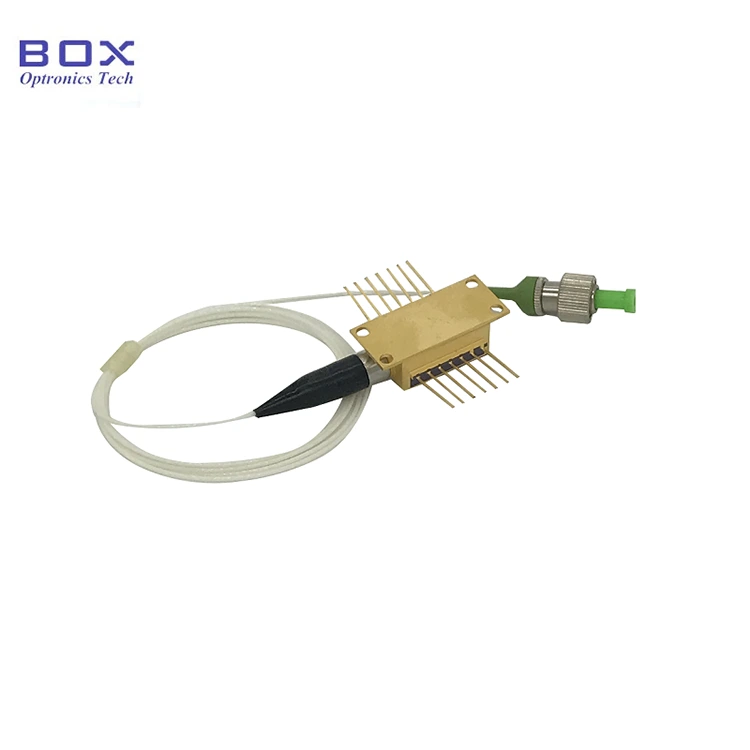

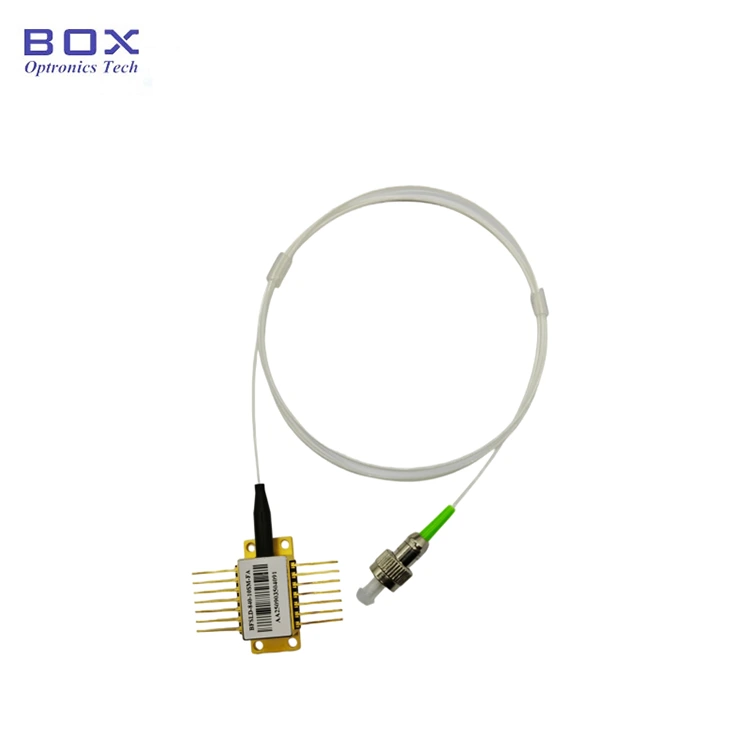

Este es un láser acoplado de fibra LAN-WDM de 10 mW con Paquete de mariposa de 14 pines estándar de la industria que integra un TEC incorporado, aislador óptico y termistor. Ofrece una potencia de salida de hasta 10 mW, +/-1 nm tolerancia de longitud de onda y corriente de umbral bajo. Es ideal para sistemas C/DWDM, sensores de fibra óptica y aplicaciones de fuentes láser.

Producto Especificaciones

Características del producto

● multicuántico láser de pozo (MQW) con retroalimentación distribuida (DFB)

● fibra SM o coleta de fibra PM;

● potencia de salida de 10 mW;

● 14 pines Paquete BTF con TEC, aislador óptico, termistor y monitorear PD.

Aplicaciones de productos

●

 sistemas C/DWDM;

● Fuentes láser

● sistemas de televisión por cable;

● Sensores de fibra óptica.

Producto Detalles

● Número de canal y longitud de onda

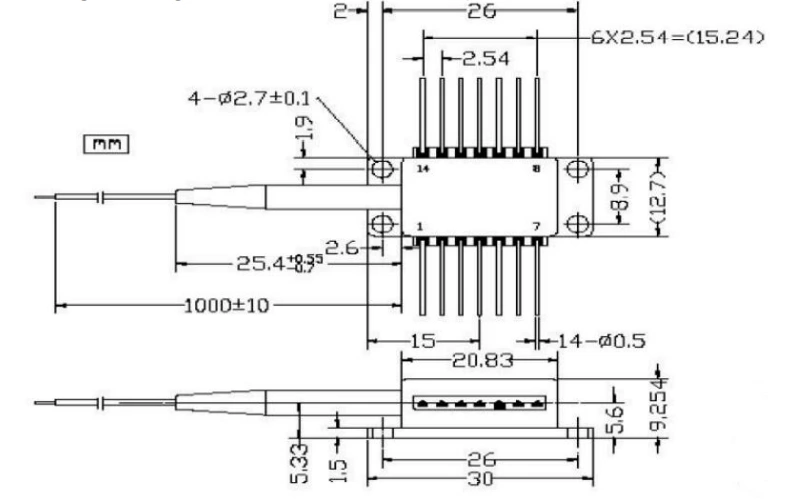

● Dibujo del paquete (Unidad: mm):

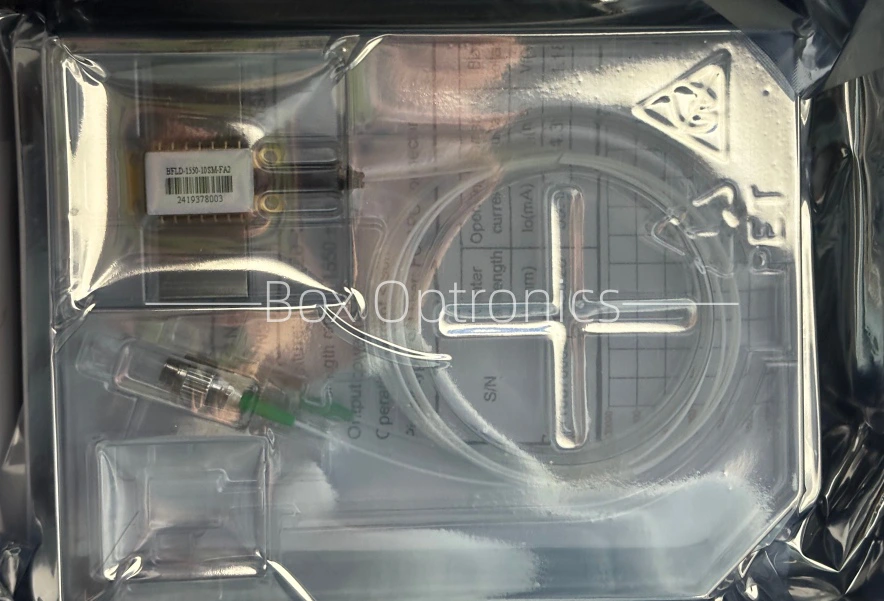

● Ejemplo de embalaje

Realizar pedidos información

por ejemplo: BFLD-LA13-10SM-FA

(Información de pedido: Láser acoplado de fibra LAN-WDM de 10 mW, mariposa de 14 pines paquete, 1310,50 nm, potencia de salida de 10 mW, con fibra SM, conector FC/APC, tipo 1 asignación de pines).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Verifique la estabilidad del circuito operativo del producto para evitar Daños causados por corrientes de pulso.

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
