Diodo láser de mariposa DFB de 1550 nm y 10 mW

Tabla de contenido

1. Introducción de los 1550 nm Diodo láser de mariposa DFB de 10 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

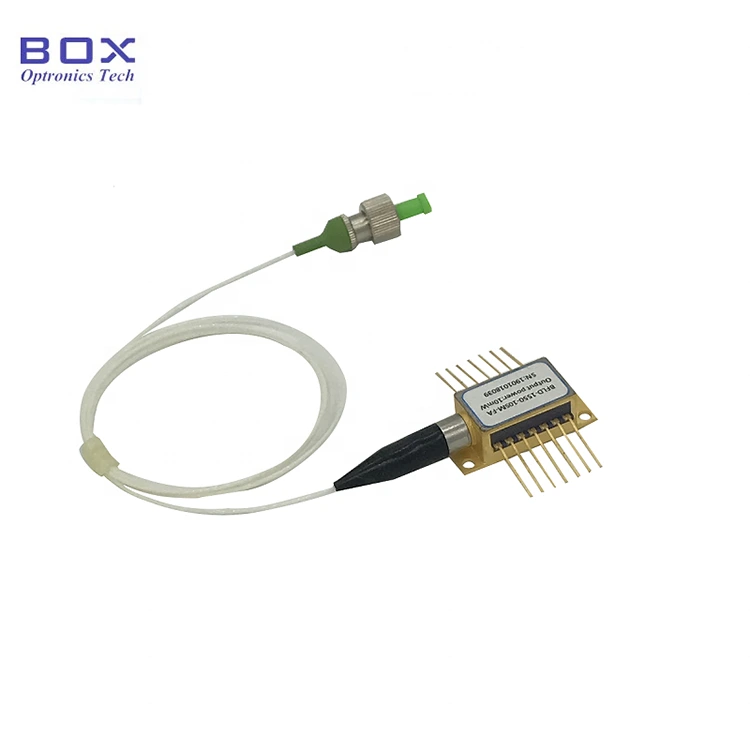

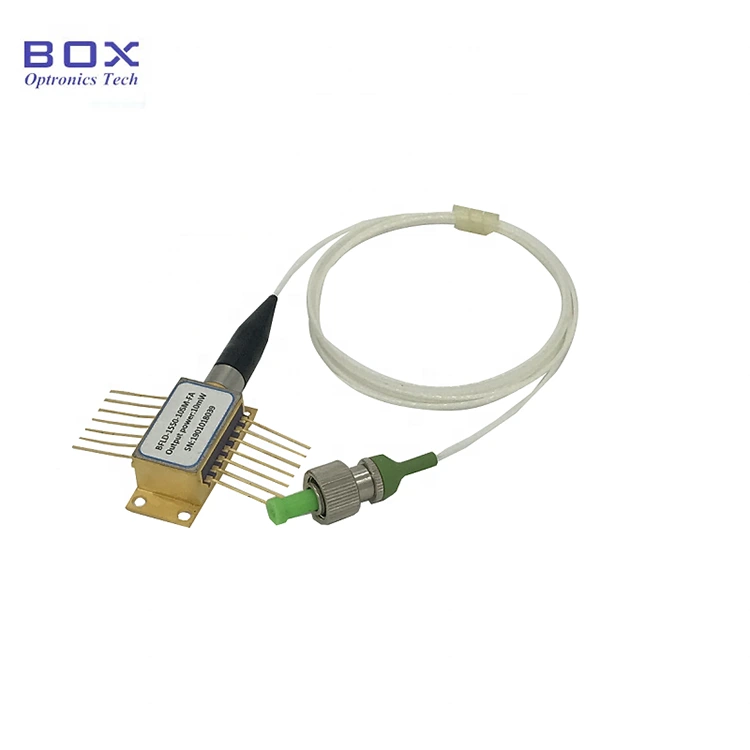

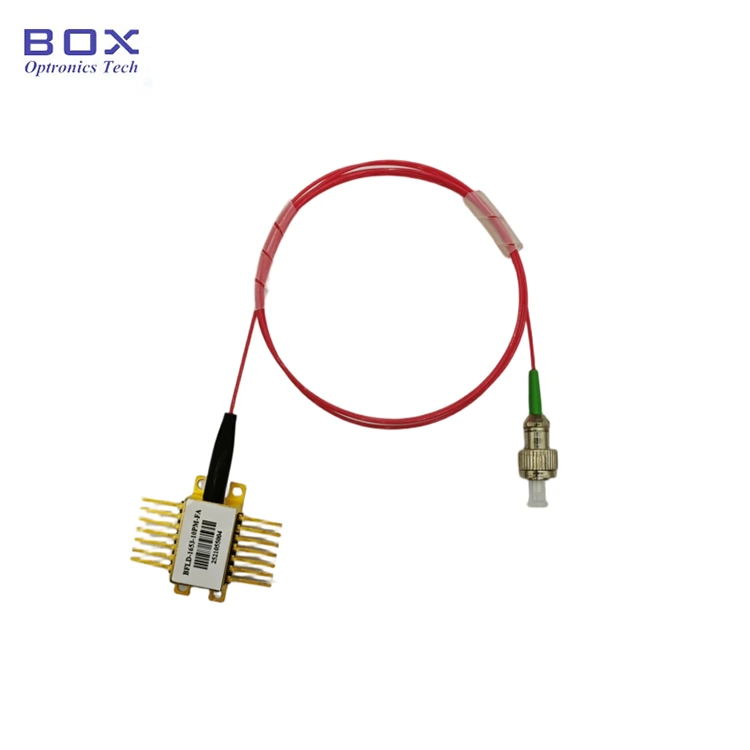

Este es un láser DFB de 1550 nm con una mariposa de 14 pines. paquete, TEC incorporado y termistor. Presenta una longitud de onda estable, 10 mW. potencia de salida, una relación de supresión de modo lateral típica de 40 dB y un umbral bajo actual. Opcional con fibra SM/PM, amplia temperatura de funcionamiento y alta Fiabilidad, adecuado para comunicación por fibra, instrumentos ópticos y fibra. sintiendo. Controle estrictamente la corriente y la temperatura del variador y evite daño por sobrecorriente.

Producto Especificaciones

Características del producto

● Multicuántico Láseres de retroalimentación distribuida (DFB) de pozo (MQW);

● SMF-28e o coleta PMF-1550;

● Paquete BTF de 14 pines con TEC y Monitor PD;

● Amplio rango de temperatura de funcionamiento -20~+70℃.

Aplicaciones de productos

● Fibra óptica comunicaciones;

● Instrumento óptico;

● Sensor de fibra óptica;

● Fuente de luz.

Producto Detalles

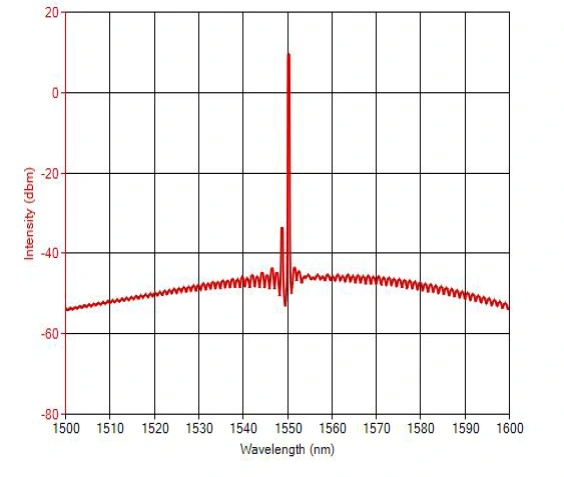

● Espectro típico: 1550 nm, tolerancia WL +/-3 nm.

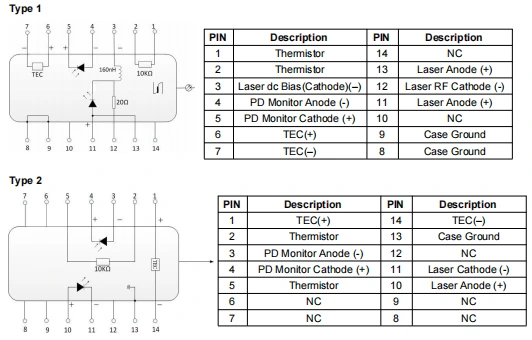

● Definición de PIN-OUT: diodo láser mariposa DFB de 1550 nm y 10 mW

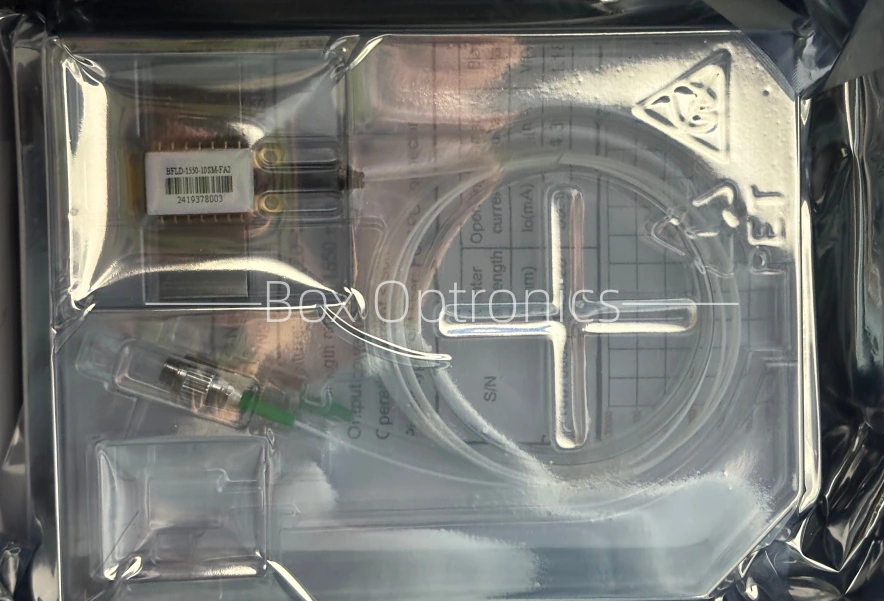

● Ejemplo de embalaje

*Dispositivo independiente sin unidad; un paquete de módulos integrado con Los circuitos del controlador son opcionales.

Realizar pedidos información

por ejemplo: BFLD-1550-10SM-FA2

(Información de pedido: diodo láser mariposa DFB de 1550 nm y 10 mW, fibra SM, con conector FC/APC, pin-out tipo 2).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro de el período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
