Láser de mariposa de alta potencia de 1550 nm DFB 100 mW

Tabla de contenido

1. Introducción de los 1550 nm Láser de mariposa de alta potencia DFB 100 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

El láser de mariposa de alta potencia DFB de 1550 nm y 100 mW se basa en el chip DFB MQW (Multi-Quantum Well), que adopta el estándar de la industria de 14 pines paquete mariposa, integra un TEC (Enfriador Termoeléctrico), termistor, Monitoreo de retroiluminación PD (fotodiodo). Si los pines requieren soldadura, el La temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos.

Especificaciones del producto

Características del producto

● fibra SM o coleta de fibra PM;

● Alto potencia de salida de hasta 100 mW;

● Alto índice de supresión de modo lateral;

● 14 pines Paquete BTF con TEC, termistor y monitorear la EP.

Aplicaciones de productos

● Comunicaciones de fibra óptica;

● Prueba óptica de laboratorio;

● Sensores de fibra óptica.

Producto Detalles

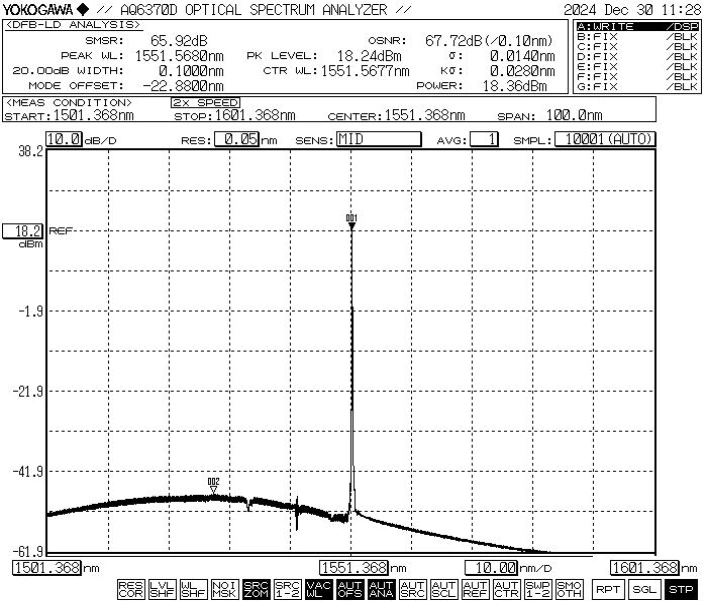

● Espectro típico: 1550 nm, tolerancia +/-2 WL.

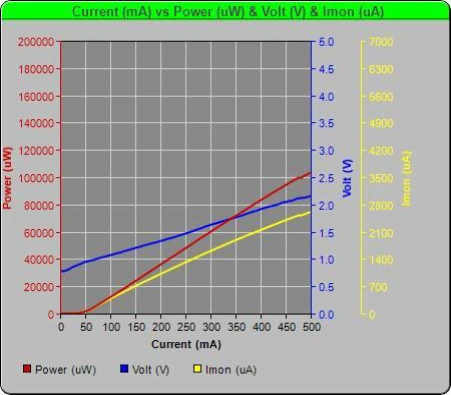

● Láser de mariposa de alta potencia PIV-1550nm DFB 100 mW

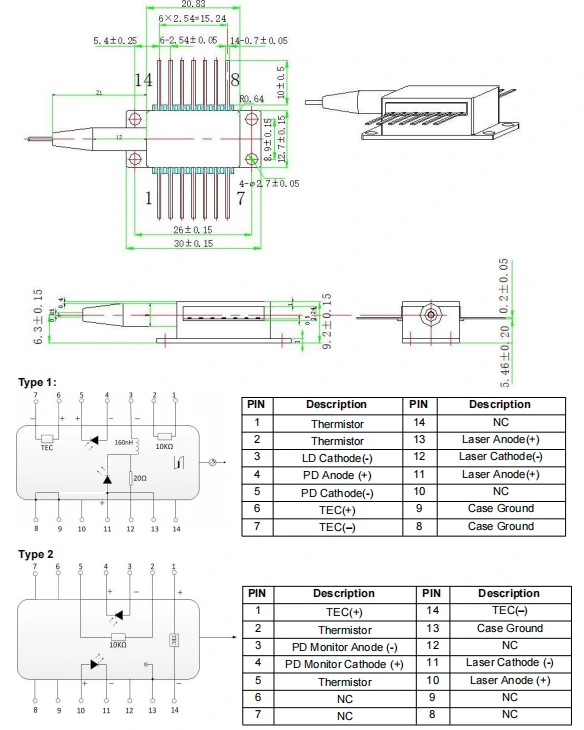

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -1550 nm DFB 100 mW Láser de mariposa de alta potencia

Realizar pedidos información

por ejemplo: BFLD-1550-1HSM-FA2

(Información de pedido: Láser de mariposa de alta potencia DFB de 1550 nm y 100 mW, SM fibra, con conector FC/APC, pin de bomba).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
