Láser de mariposa de alta potencia DFB de 1550 nm y 40 mW

Tabla de contenido

1. Introducción de los 1550 nm Láser de mariposa de alta potencia DFB 40 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles de embalaje

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Preguntas frecuentes

Introducción del producto

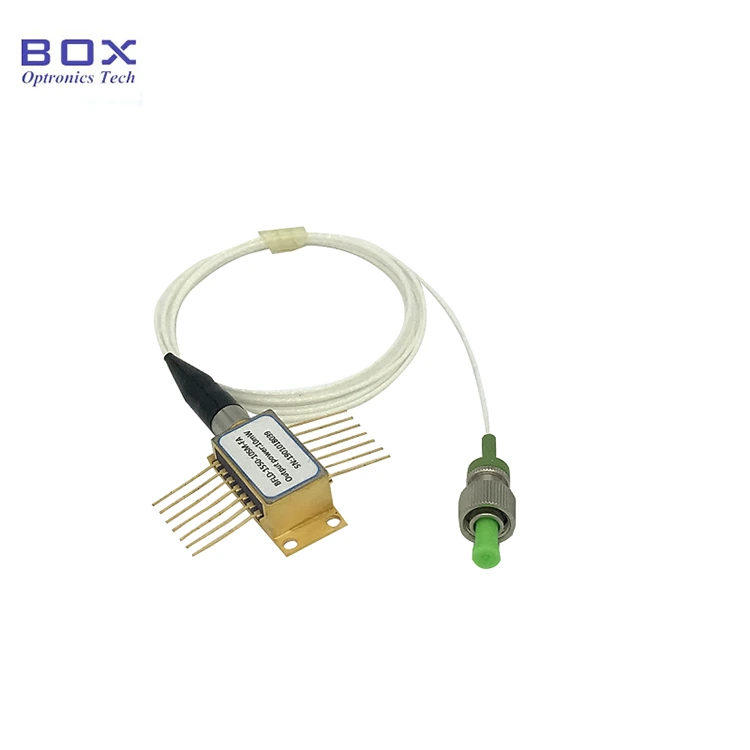

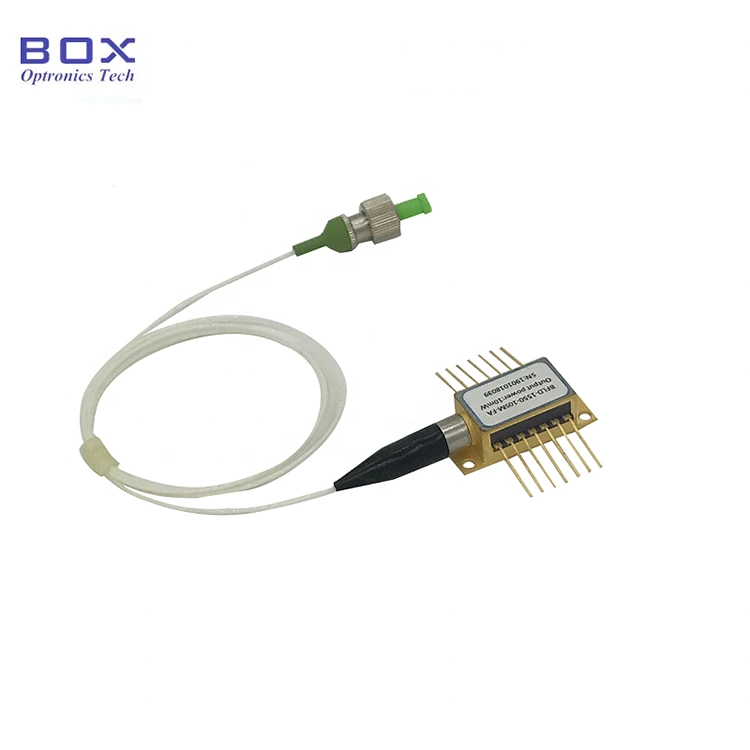

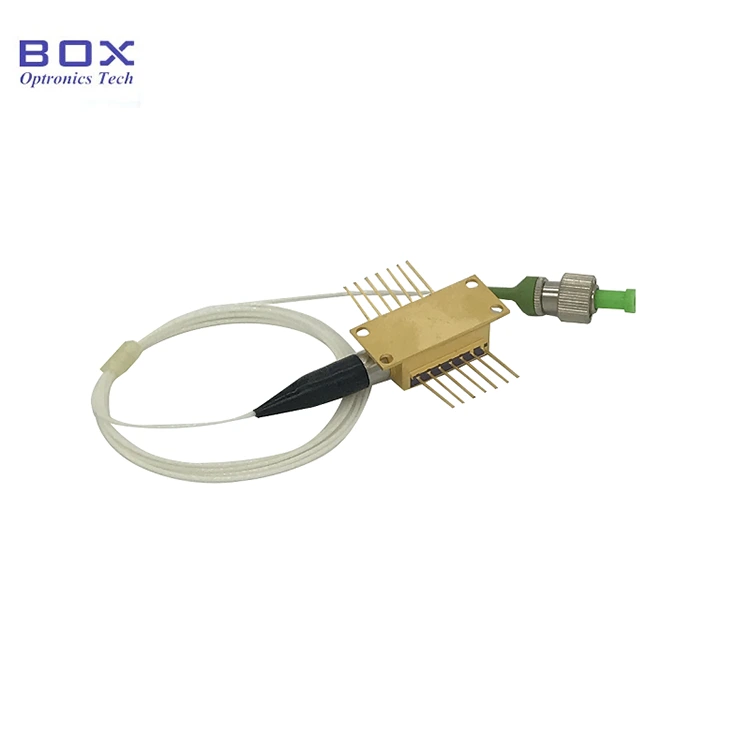

Este es un láser de mariposa de alta potencia DFB de 1550 nm y 40 mW, TEC incorporado, monitor PD y termistor. Presenta una longitud de onda estable, 40 mW. potencia de salida y corriente de umbral bajo. Opcional con fibra SM/PM, ancha temperatura de funcionamiento y alta confiabilidad, adecuado para comunicación por fibra, instrumentos ópticos y sensores de fibra. Controle la corriente del variador y temperatura estrictamente y evitar daños por sobrecorriente.

Producto Especificaciones

Características del producto

● Multicuántico Láseres de retroalimentación distribuida (DFB) de pozo (MQW);

● Pigtail de fibra SM o fibra PM;

● Potencia de salida 40 mW;

● 14 pines Paquete BTF con TEC y Monitor PD.

Aplicaciones de productos

● Fibra óptica comunicaciones;

● Detección de fibra óptica;

● Pruebas de dispositivos ópticos.

Producto Detalles

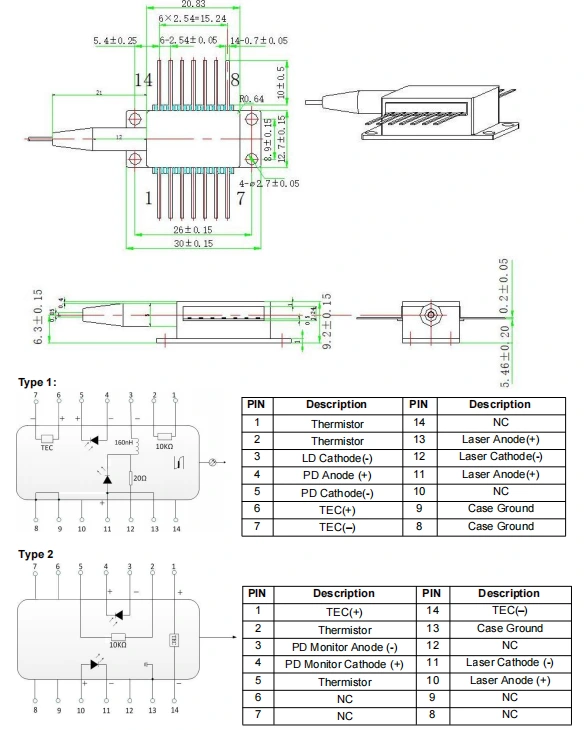

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -1550 nm DFB 40 mW alto Láser de mariposa de potencia

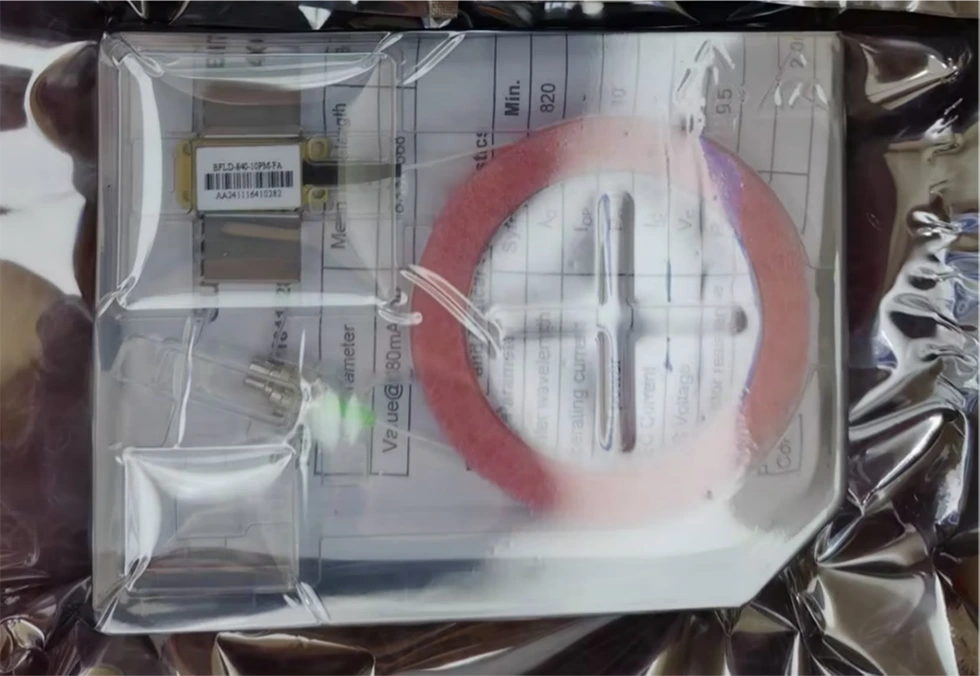

● Ejemplo de embalaje

*Dispositivo independiente sin unidad; un paquete de módulos integrado con el controlador Los circuitos son opcionales.

Realizar pedidos información

por ejemplo: BFLD-1550-40SM-FA1

(Información de pedido: Láser de mariposa de alta potencia DFB de 1550 nm y 40 mW, SM fibra, conector FC/APC, pin de telecomunicaciones).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar conectado a tierra correctamente.

● Durante el proceso de encendido, nunca aplique una corriente alta directamente, ya que esto corre el riesgo de dañar el chip. En su lugar, encienda el dispositivo al nivel actual cerca del umbral del chip, y luego aumentar gradualmente la corriente en pequeños incrementa hasta alcanzar el nivel deseado.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

Preguntas frecuentes

● ¿Es posible cambiar el longitud de onda ajustando la corriente? ¿Cuál es el rango?

--Sí. la corriente El coeficiente de longitud de onda es 0,01 nm/mA y la longitud de onda de temperatura El coeficiente es 0,1 nm/℃. El rango ajustable de WL es de aproximadamente ~centro WL+/- 1 nm.

● ¿Cuál es el ancho de línea? ¿tú ¿Proporcionar un LD de ancho de línea estrecho?

--3~5MHz. 1550nm LD de ancho de línea estrecho (opcional): menos de 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● ¿Cuál es la regulación de potencia? rango?

--10~100%

● ¿Cuál es la longitud de onda? ¿tolerancia?

--+/-3nm. Menos es también opcional.

● ¿Proporciona una protección? ¿Tubo de fibra y conector de fibra?

--Sí. 900um suelto El tubo y los conectores FC/APC, SC/APC u otros son opcionales.
