Láser acoplado de fibra de 1683 nm y 10 mW

Tabla de contenido

1. Introducción de los 1683 nm Láser acoplado de fibra de 10 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

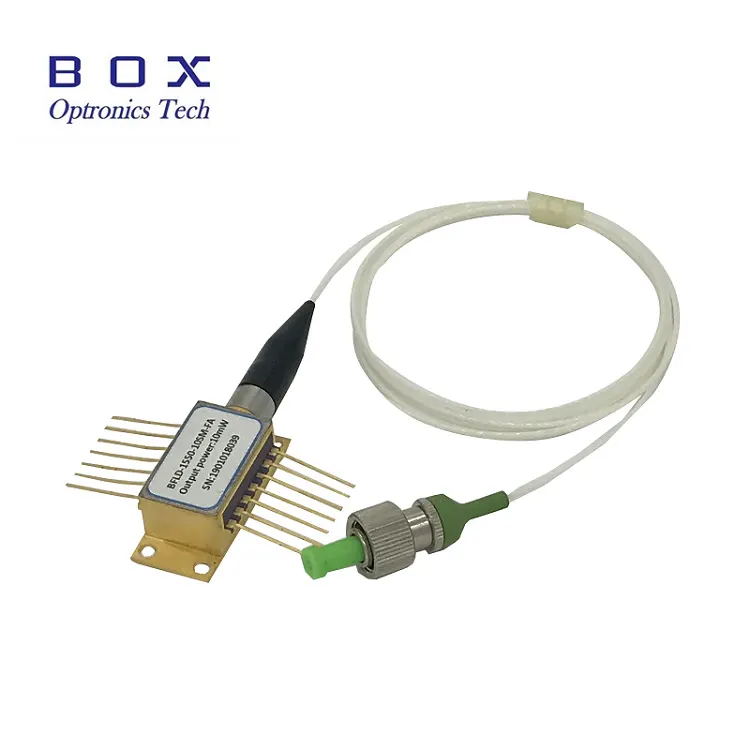

El láser acoplado de fibra de 1683 nm y 10 mW adopta el MQW DFB chip, longitud de onda central 1683 nm, tolerancia de longitud de onda es +/-1 nm, salida típica potencia 10 mW, paquete BTF de 14 pines, compatible con Telcordia GR-468 y RoHS. con una fibra monomodo y un conector FC/APC, es ideal para gas TDLAS y C2H6 sistemas de detección.

Producto Especificaciones

Producto Características

● Alto salida óptica estable de 10 mW;

● Estándar de la industria, Paquete de mariposa de 14 pines;

● Incorporado TEC y aislador óptico;

● multicuántico láser de pozo (MQW) con retroalimentación distribuida (DFB)

●

Producto Aplicaciones

● Láser de diodo sintonizable espectroscopia de absorción;

● Monitoreo C2H6;

● Calidad del aire ambiental seguimiento;

● Detección de fibra óptica y detección láser.

Producto Detalles

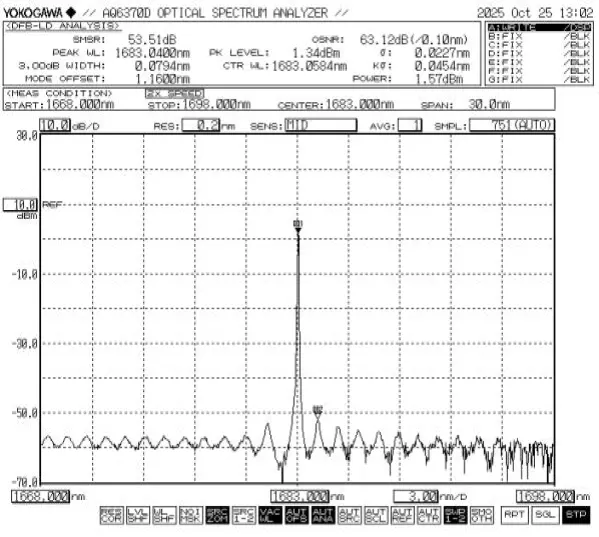

● Espectro típico: 1683 nm, tolerancia WL de +/-1 nm.

● Preguntas frecuentes

(1) ¿Cuál es el tipo de fibra y la especificación del conector?

--La configuración estándar utiliza fibra monomodo con FC/APC conector.

(2) ¿Cuál es el tipo de paquete y el método de montaje?

--El láser acoplado de fibra de 1683 nm y 10 mW está alojado en un estándar de 14 pines Paquete de mariposa, compatible con enchufes y montaje láser convencionales. accesorios. Se proporcionan orificios de montaje para fijación con tornillos o almohadilla térmica. apego.

(3) ¿Hay pruebas de muestra disponibles? ¿Qué servicios se ofrecen para compras al por mayor?

--Se admiten pruebas de muestras y producción de prueba de pequeño volumen. Para compras al por mayor, ofrecemos precios por volumen, informes de pruebas de fábrica, personalizados. parámetros (como longitud de fibra, tipo de cubierta y tipo de conector).

Realizar pedidos información

por ejemplo: BFLD-1683-10SM-FA

(Información de pedido: Láser acoplado de fibra de 1683 nm y 10 mW, mariposa de 14 pines paquete, con fibra SM, conector FC/APC, distribución de pines tipo 1).

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
