Fuente láser CWDM 1270-1650nm DFB

Tabla de contenido

1. Introducción de la Fuente láser CWDM 1270-1650nm DFB con circuitos de accionamiento incorporados

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

Esta es una fuente láser DFB CWDM 1270-1650nm con Circuitos de accionamiento integrados que adoptan un chip láser semiconductor DFB, con salida potencia superior a 10 mW, fibra SM/PM y excelente potencia y estabilidad espectral. eso admite configuraciones modulares y de mesa con una interfaz de comunicación o un software de monitoreo para la integración de sistemas. Adecuado para óptica no lineal investigación, bombeo por láser de fibra y sistemas de prueba óptica. Evite enchufar/ desenchufar los conectores de fibra para evitar la acumulación de polvo y los extremos daño.

Producto Especificaciones

Características del producto

● poder y estabilidad espectral;

● Potencia de salida ajustable 10~100%;

● Módulo/sobremesa Opcional, con monitoreo de comunicación para fácil integración;

● Soportes Personalización de fibra SM/PM para adaptarse a varios sistemas ópticos.

Aplicaciones de productos

● Sistemas de transmisión óptica;

● Bombeo con láser de fibra;

● Investigación en óptica no lineal.

Detalles del producto

● Longitud de onda CWDM 1270~1650 nm, la tolerancia WL es +/-3 nm.

(Está disponible una longitud de onda cada 20 nm).

1270 nm 1290 nm 1310 nm 1330 nm 1350 nm 1370 nm 1390 nm 1410 nm 1430 nm 1450 nm 1470 nm 1490 nm 1510 nm 1530 nm 1550 nm 1570 nm 1590 nm 1610 nm 1630 nm 1650 nm

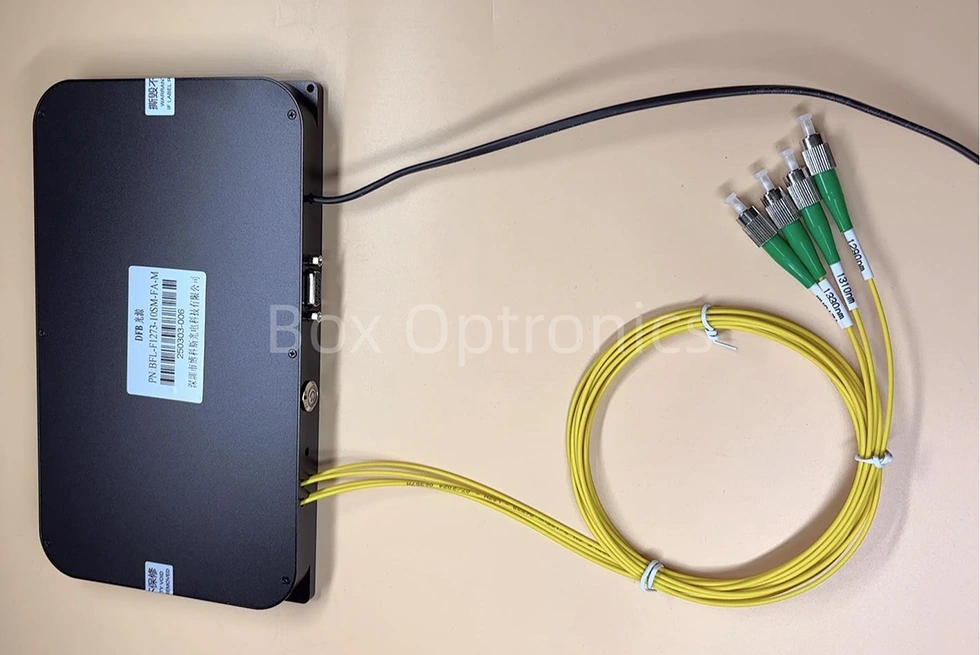

* Admite fuente láser DFB multicanal personalizada

● Accesorios estándar

Pasos de operación

Paso 1. Desembalaje: Antes del montaje, verifique si todos los accesorios están completos, incluido el módulo de fuente láser y datos USB cable, adaptador de corriente, informe de prueba, etc.

Paso 2. Fuente de alimentación: conectado a una CC fuente de alimentación conmutada o una fuente de alimentación regulada que cumpla con su potencia requisitos de suministro. Utilice únicamente el adaptador de corriente original compatible (DC5V o 12 V CC). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: Abra el tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Setp4.Conectar a la computadora host: Usar el cable de datos USB-RS485 DB9 para conectar la fuente láser DFB y la computadora; La computadora debe instalar primero un controlador de puerto serie dedicado para identificar el Cable de datos del puerto serie USB-RS485; de lo contrario, el software del ordenador host y el El módulo de fuente de luz no se puede conectar ni comunicar correctamente. por favor pregunte Box Optronics para el conductor.

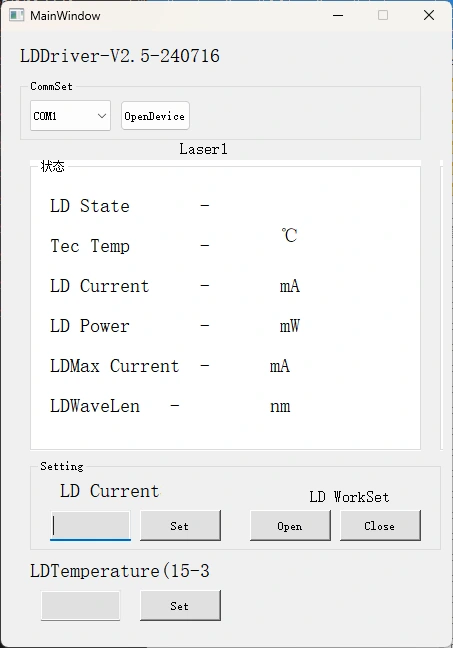

Paso 5. Software de control: Box Optronics proporciona el comando serial o software de PC para Controla la corriente LD y la temperatura LD de la fuente láser DFB. Elige el Puerto correcto, configure la corriente y la temperatura, luego haga clic en el botón Abrir. (Para Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. no aplique toda la corriente inmediatamente).

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Realizar pedidos información

por ejemplo: BLD-1550-1HSM-FA-M

(Información de pedido: Fuente láser DFB CWDM de 1550 nm con unidad incorporada Circuitos, potencia de salida de 100 mW, con fibra SMF-28e, conector FC/APC, módulo paquete).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● Evite conectar y desconectar con frecuencia los conectores de fibra para evitar acumulación de polvo y daños en los extremos.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Tape los conectores no utilizados con tapas antipolvo.

● Guarde el equipo en un ambiente seco y libre de humedad.

● Cuando utilice el módulo de fuente láser durante un período prolongado, recuerde Considere la disipación de calor y la ventilación del módulo y coloque el módulo en el disipador de calor.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
